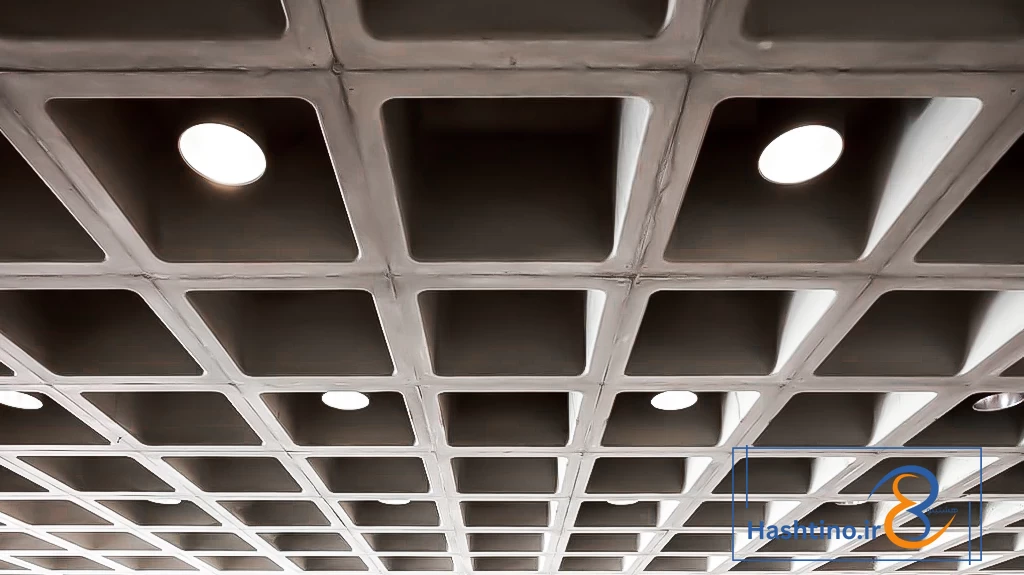

اجرای سقف وافل؛ مراحل اجرا از زیرسازی تا بتن‌ریزی

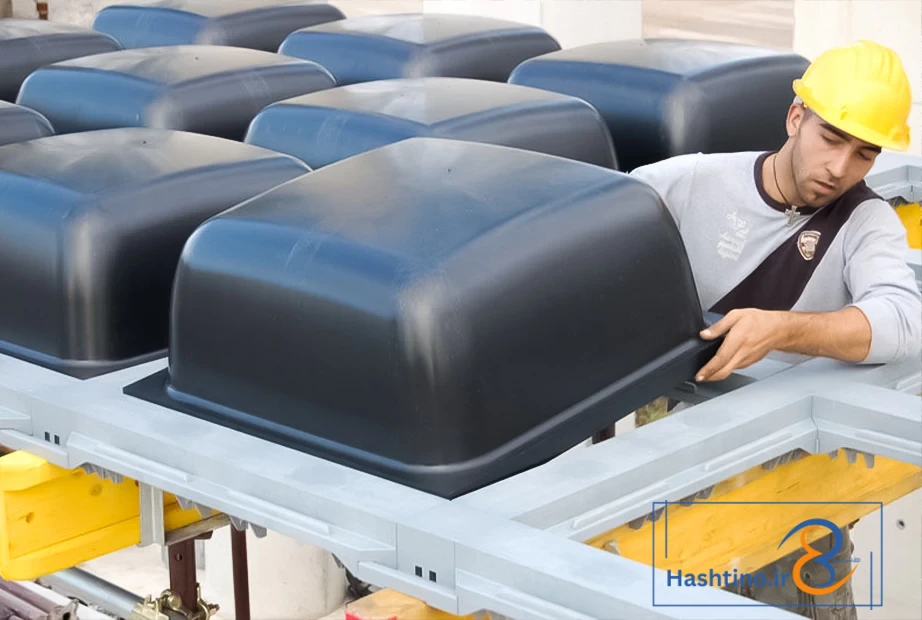

آماده کردن بتن و ریختن آن

پیش از شروع بتن‌ریزی، باید ترکیب مناسبی از بتن تهیه شود. نسبت مواد تشکیل‌دهنده باید بر پایه نیازهای طراحی و مقررات منطقه‌ای تعیین شود. سپس بتن به صورت پیوسته و در یک جهت مشخص روی سقف ریخته می‌شود.

میزان بتنی که در سقف‌های وافل یک‌طرفه و دوطرفه به کار می‌رود، با هم تفاوت دارد. اندازه سقف نیز در محاسبه حجم بتن مورد نیاز اثرگذار است. در این نوع سقف، نیازی نیست بتن به صورت افقی جابجا شود تا فضای زیر قالب‌ها پر شود. همچنین، فشردن بیش از حد بتن در یک ناحیه خاص، باعث وارد آمدن بار اضافی به سطح زیرین می‌شود. به همین دلیل، باید دقت کرد که بتن به صورت یکسان و یکنواخت ریخته شود.

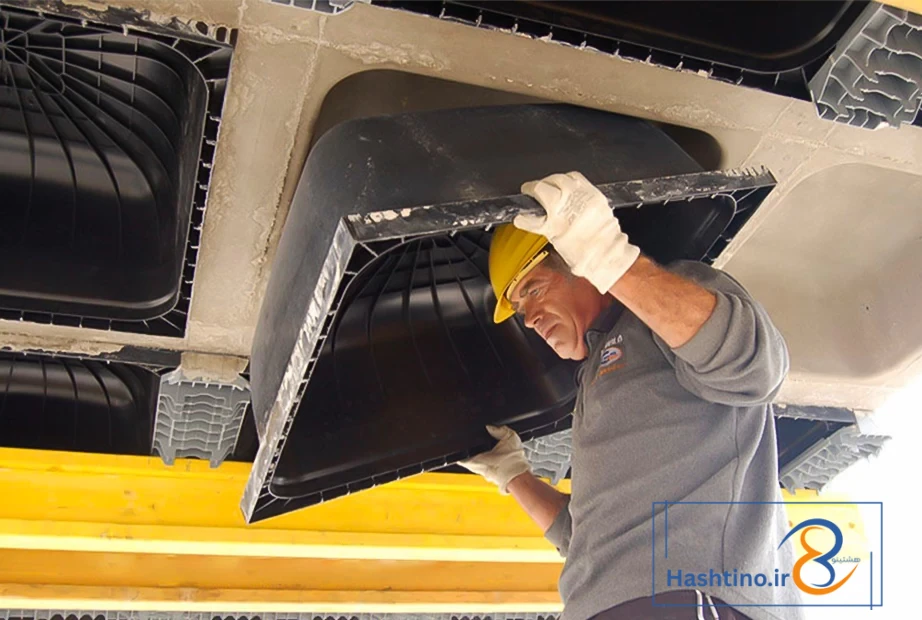

گام پنجم؛ بازکردن قالب‌های بتن

پس از بتن‌ریزی باید حدود 45 روز صبر کنید تا گیرایی بتن کامل شده و سفت و سخت شود. این زمان با توجه به شرایط آب‌وهوایی منطقه متغیر است.

با صدور مجوز برای بازکردن قالب‌ها، می‌توانید آن‌ها را دمونتاژ کنید. در اجرای سقف وافل دو طرفه، دمونتاژ قالب‌ها باید از مرکز به سمت طرفین انجام شود.

آرماتورگذاری را به نقل از دیدبان ایران بخوانید:

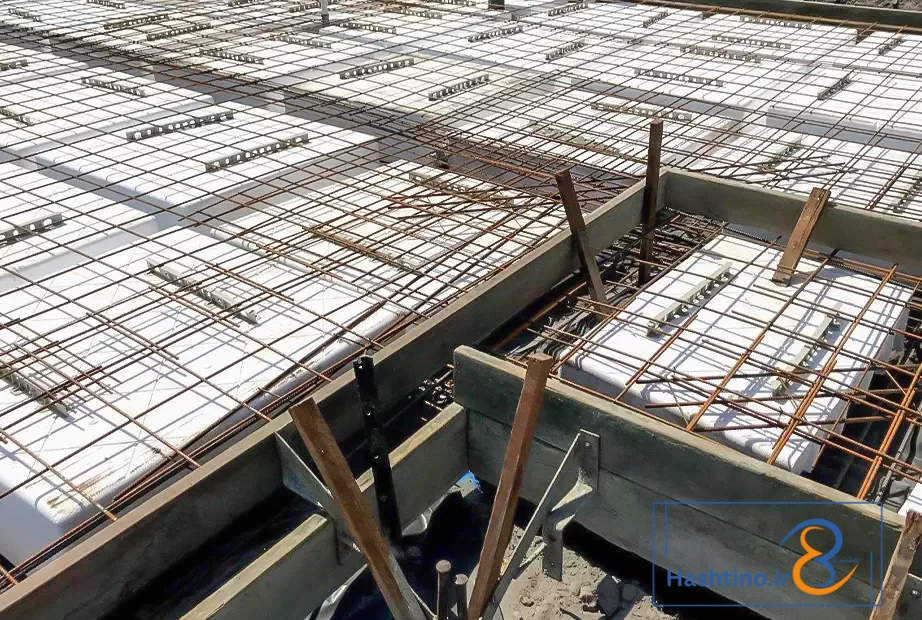

به چالش برانگیز ترین مرحله بتن ریزی ساختمان اسکلت فلزی رسیدیم. این مرحله را کاملا دقیق پیش ببرید چرا که تمام ایمنی ساختمان به آن بستگی دارد و فراموش نکنید که فاصله میلگرد ها از سطح آزاد بتن حتما از سطح آزاد بتن از 4 سانتی متر بیشتر باشد.

گام آخر؛ نازک‌کاری سقف

این مرحله، اختیاری است؛ زیرا برخی از مهندسان همان سازه اولیه را به عنوان نمای نهایی به کار می‌برند. با این حال، برای بهبود ظاهر و زیبایی کار، می‌توان در این بخش از روش‌هایی مانند نازک‌کاری یا نصب سقف کاذب استفاده کرد. در هر صورت، برای اجرای دقیق‌تر سقف وافل و رعایت مقررات محلی، بهتر است با یک کارشناس ساختمان مشورت کنید و در صورت نیاز، از افراد ماهر و باتجربه کمک بگیرید.

بیشتر بخوانید: مراحل اجرای سقف عرشه فولادی؛ از نصب ورق تا بتن ریزیوال پست چیست و چگونه اجرا می‌شود؟

نکات مهم در اجرای سقف وافل

برای اجرای بهتر سقف وافل، باید به نکات فنی آن با دقت توجه کنید:

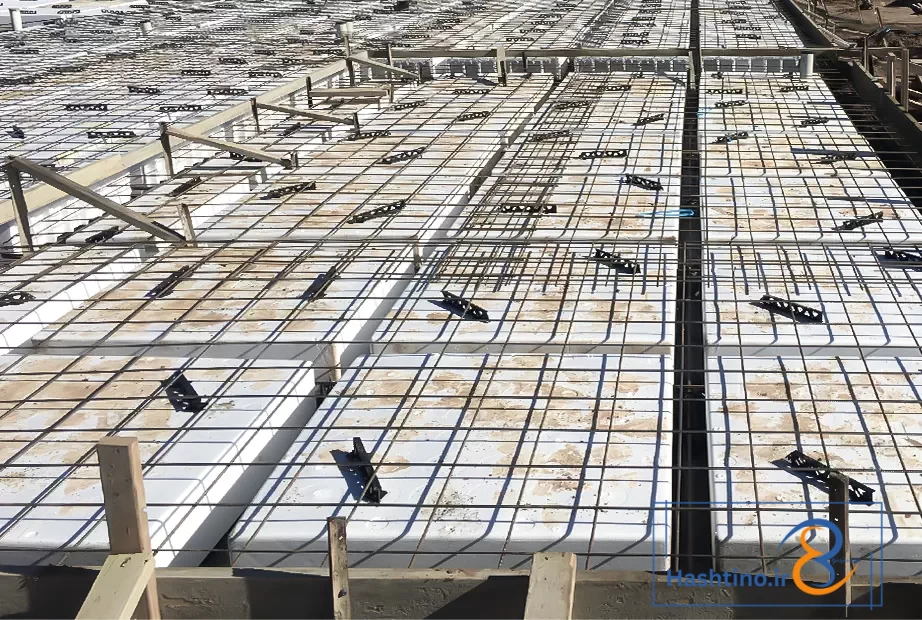

اگر از اسکفولد (داربست فلزی) برای زیرسازی استفاده شود، احتمال خطراتی مانند خالی شدن جک‌ها یا نشست سقف در زمان بتن‌ریزی کمتر می‌شود. به همین دلیل، برای فضاهایی با دهانه بلند یا ارتفاع زیاد بین طبقات، پیشنهاد می‌شود از اسکفولد یا داربست فلزی استفاده کنید. این کار هم ایمنی را بالا می‌برد و هم باز کردن قالب‌ها را آسان‌تر می‌کند.

محاسبه خیز منفی در دهانه‌های بزرگ بسیار مهم است. بنابراین قبل از شروع اجرای سقف وافل، باید این محاسبات با دقت انجام شود و در طول عملیات زیرسازی نیز به نکات کلیدی توجه گردد.

تنها دلیل ایجاد شکم‌دادن سقف، اعمال خیز در تیرها نیست؛ برای جلوگیری از این مشکل، باید هنگام باز کردن قالب‌ها و جمع‌آوری جک‌ها، تمامی اصول و ضوابط را رعایت کنید.

از حدود ده سال پیش تاکنون، اجرای سقف وافل به صورت یک طرفه و دو طرفه در ایران مورد استقبال قرار گرفته است. این کار نیازمند دانش، مهارت و رعایت دستورالعمل‌های مشخص است. پیشنهاد می‌کنیم برای اجرای صحیح سقف وافل، از افراد متخصص و با تجربه کمک بگیرید. شما می‌توانید دیدگاه‌ها و پرسش‌های خود را از طریق همین صفحه با ما در میان بگذارید.

به نقل از سایت سیوان لند درباره اجرای سقف وافل می‌توان گفت:

“انواع روش‌های اجرای سقف وافل

اجرای سقف وافل در مقایسه با دیگر سقف‌های بتنی توخالی ساده‌تر است. زیرا با آموزش ابتدایی کارگران و به کارگیری ابزارهای معمولی و در دسترس نیز می‌توان این نوع سقف را نصب کرد. در نوشتار مربوط به سقف وافل، ویژگی‌های آن به تفصیل بیان شده است. این سقف در دو شکل تخت و مدولار اجرا می‌گردد.

۱.اجرای تخت (معمولی)

  مزایای اجرای تخت سقف وافل:

سرعت بالاتر در انجام کارها

چیدمان دقیق‌تر قالب‌ها

کیفیت مطلوب‌تر بتن نما

ایمنی بیشتر برای کارگران

۲.اجرای مدولار

 مزایای اجرای مدولار سقف وافل:

نیاز به ابزار و مصالح کمتر، مثلاً تخته چندلا
نیاز به دقت و توجه بالاتر هنگام انجام کار
مناسب برای بیشتر دهانه‌های معمول و رایج

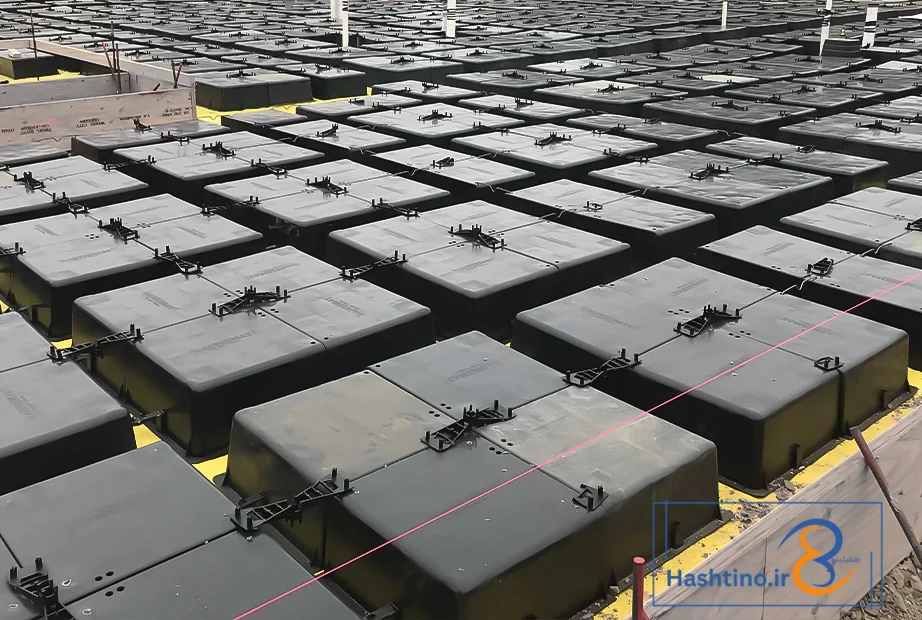

توجه: مراحل اجرای سقف وافل به دو روش مدولار و تخت تقریباً یکسان است و تنها در استفاده از تخته چندلا و قالب فلزی با هم تفاوت دارند. در روش مدولار معمولاً نیازی به پوشاندن سقف با تخته چندلا یا قالب فلزی نیست. در این روش، پایه‌های نگهدارنده مانند جک و داربست در فاصله‌های مشخصی قرار می‌گیرند و سپس شبکه‌ای از قوطی‌ها به عنوان زیرساخت ایجاد می‌شود. پس از آن، قالب‌های وافل مستقیماً روی همین قوطی‌ها نصب می‌شوند.

پرسش‌های پرتکرار

آیا برای بیرون آوردن قالب‌های سقف وافل، لازم است آن‌ها را روغن‌کاری کرد؟
خیر؛ طراحی و شکل این قالب‌ها طوری است که به آسانی از زیر سقف جدا می‌شوند و نیازی به استفاده از روغن ندارند.

سقف وافل چه ضخامتی دارد و بیشترین فاصله‌ای که می‌توان با آن پوشاند چقدر است؟
ضخامت این نوع سقف معمولاً بین ۲۵۰ تا ۵۰۰ میلی‌متر است و در موارد ویژه می‌تواند تا ۱۷ متر را بدون ستون میانی پوشش دهد.

بیشترین دهانه برای سقف وافل یک‌طرفه چقدر است؟
سقف وافل یک‌طرفه برای فضاهایی با دهانه‌های کوتاه‌تر مناسب است و حداکثر دهانه پیشنهادی برای آن بین ۸ تا ۹ متر می‌باشد.
