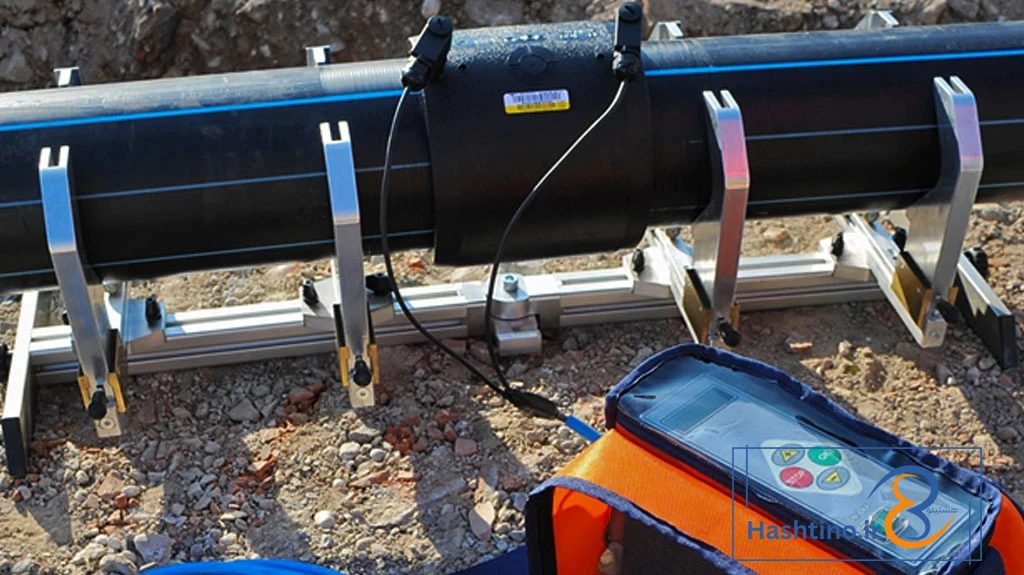

جوش الکتروفیوژن چیست؟ راهنمای کامل مراحل و روش‌های اجرا

جوشکاری از جمله حرفه‌هایی است که پیوسته در حال نوآوری و بهره‌گیری از فناوری‌های تازه است. در گذشته، متخصصان برای اتصال قطعاتی مانند لوله‌های پلی‌اتیلن با دشواری روبرو بودند و ناگزیر از روش‌های دشوار و پیچیده برای به هم پیوستن این اجزا استفاده می‌کردند. اما امروزه با پدید آمدن جوش الکتروفیوژن، این کار بسیار آسان‌تر از گذشته انجام می‌شود.

در این نوشتار از مجله رونیکس بررسی می‌کنیم که جوش الکتروفیوژن چه روشی است و شیوه کار با آن چگونه است. از مبانی ابتدایی جوشکاری پلی‌اتیلن تا نکات فنی ریز، هر آنچه برای درک کامل این روش لازم است، در این مطلب گردآوری شده است.

رونیکس را بخوانید.

جوشکاری الکتروفیوژن چیست؟

جوشکاری الکتروفیوژن یک روش امروزی برای به هم پیوستن لوله‌های پلی‌اتیلن محسوب می‌شود. این روش در گروه جوشکاری‌هایی قرار می‌گیرد که در آن مواد ذوب نمی‌شوند. در عوض، با کمک برق و ایجاد گرما، لوله‌ها به یکدیگر متصل می‌گردند.

دستگاه الکتروفیوژن، جریان برق قوی را به یک اتصال‌دهنده ویژه که دارای بخش‌های گرم‌کننده است، می‌فرستد. این بخش‌های گرم‌کننده، محل برخورد لوله‌ها را نرم و آماده می‌کنند. سپس با فشار دادن لوله‌ها به هم و پس از سرد شدن، یک پیوند بسیار مقاوم و یکدست شکل می‌گیرد.

به دلیل دقت و استحکام بالای این روش، از آن بیشتر در جاهایی استفاده می‌شود که اتصالات باید بسیار مطمئن و محکم باشند، مانند خطوط لوله آب و گاز.

قطب مثبت و منفی دستگاه جوش چیست و چه کاربردی دارد؟

عوامل موثر بر فرآیند جوش الکتروفیوژن

چندین عامل مختلف بر فرآیند جوش الکتروفیوژن اثر می‌گذارند که کیفیت و مقاومت جوش نهایی را تعیین می‌کنند. آگاهی از این عوامل به شما کمک می‌کند نتیجه بهتری از جوشکاری بگیرید و اتصالاتی مطمئن‌تر و با دوام بیشتر ایجاد کنید. اگر موافقید، بیایید سه عامل کلیدی مؤثر بر جوش الکتروفیوژن را مرور کنیم:

۱. زمان ذوب

به زمانی که عملیات جوشکاری در حال انجام است، زمان ذوب گفته می‌شود. این مدت باید کافی باشد تا مواد کاملاً نرم شده و به خوبی در هم بیامیزند. اگر زمان ذوب کوتاه باشد و مواد به اندازه لازم گرم نشوند، جوش ایجاد شده مقاومت کافی نخواهد داشت. چنین جوش‌هایی شکننده هستند و احتمال ترک خوردن یا شکستن آنها زیاد است.

۲. تاثیر زمان ذوب بر نوع شکست

مدت زمان ذوب شدن فلز نیز بر چگونگی شکست اتصال جوش تأثیر می‌گذارد. اگر این زمان خیلی کوتاه باشد، ممکن است قطعات به خوبی به یکدیگر جوش نخورند. در این حالت، شکست معمولاً درست از مرز بین دو قطعه (خط جوش) اتفاق می‌افتد و این نشان می‌دهد که اتصال ایجاد شده، محکم و پایدار نیست.

۳. تاثیر فضای خالی بر استحکام اتصال

یک نکته مهم که روی محکم بودن جوش اثر می‌گذارد، فاصله بین دو لوله قبل از شروع جوش است. اگر این فاصله بیش از حد باشد، ممکن است لوله‌ها به خوبی به هم متصل نشوند و در نهایت، اتصالی سست و ضعیف ایجاد شود. در مقابل، اگر این فاصله به اندازه مناسب و با دقت تنظیم شود، می‌توان به جوشی مستحکم‌تر و بادوام‌تر دست یافت.

اطلاعات جامع‌تری در مورد این موضوع را در 16 مورد از مشکلات رایج کولر گازی به همراه راه حل آنها | کولر اسپیلیت خود را عیب یابی کنید! پیدا کنید.

در بخش «چالش الکترود پنج» از شما دعوت می‌شود تا توانایی دستگاه و مهارت خود را در یک آزمون عملی بیازمایید. هدف این چالش، انجام بی‌وقفه و پیوسته عملیات جوشکاری به مدت بیست دقیقه کامل است. برای شرکت در این چالش، نیاز به استفاده از دستگاه‌های اینورتر جوشکاری ساخت برند رونیکس دارید. این آزمایش استقامت، هم برای سنجش پایداری دستگاه و هم برای نمایش مهارت پایدار جوشکار طراحی شده است.

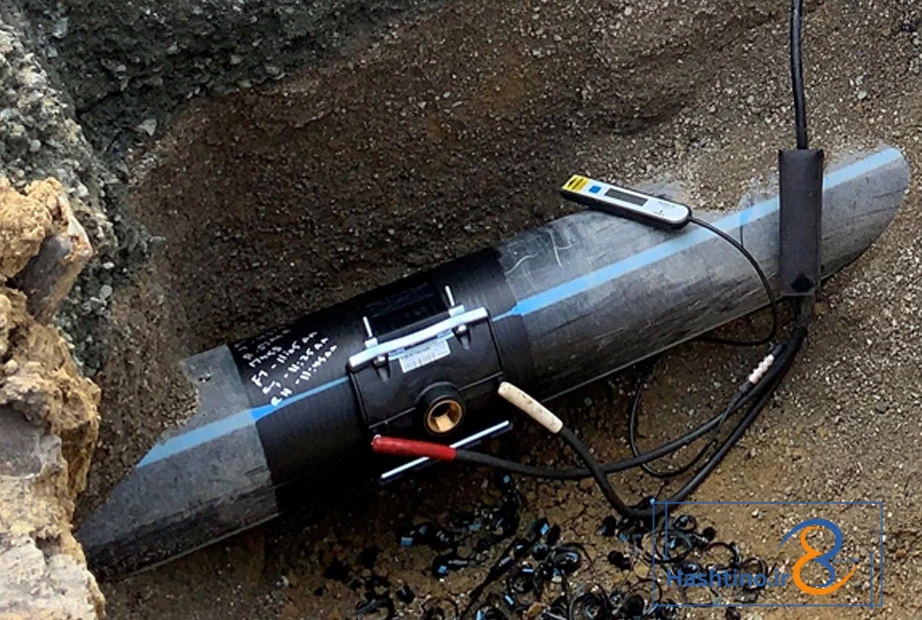

راهنمای جوشکاری به روش جوش الکتروفیوژن

جوشکاری الکتروفیوژن کاری دقیق و نیازمند دقت فراوان است. بنابراین پیش از آغاز کار، لازم است از آمادگی کامل و روند درست کار اطمینان پیدا کنید. فهرست زیر شما را در شروع ایمن و سازمان‌یافته این فرآیند یاری می‌کند:

بررسی وسایل: کلیه ابزارهای لازم را فراهم کرده و از سالم بودن و کارکرد درست آنها اطمینان حاصل کنید.

تنظیم دقیق تجهیزات: تمام دستگاه‌ها را مطابق با راهنمای شرکت سازنده، به درستی تنظیم و کالیبره نمایید.

انتخاب درست ابزار: نوع و اندازه ابزار مناسب به جنس لوله، قطر و ضخامت آن بستگی دارد.

لیست ابزارهای ضروری:

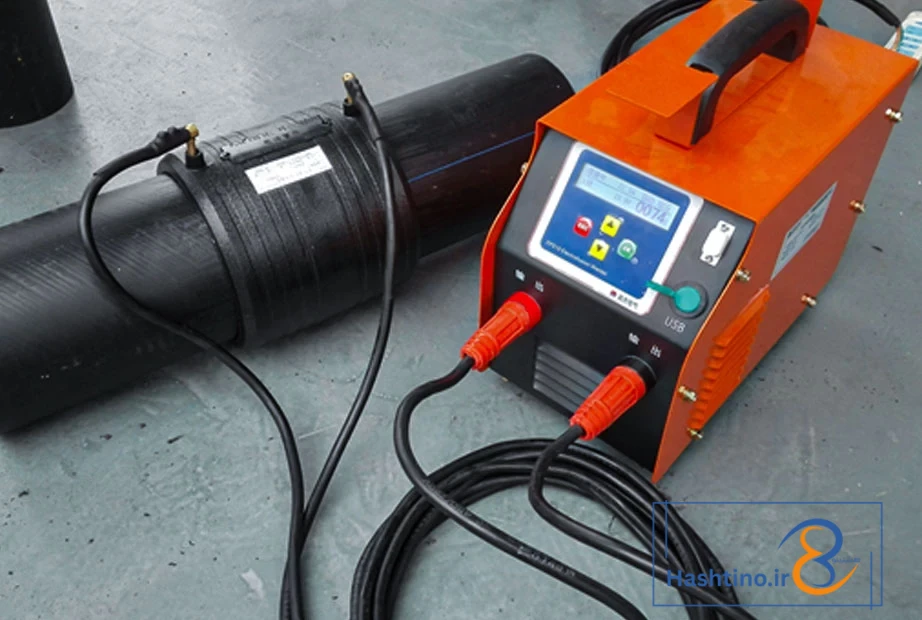

دستگاه جوش الکتروفیوژن: اصلی‌ترین وسیله برای انجام جوشکاری است که می‌توان ولتاژ، شدت جریان و مدت زمان جوش را با آن تنظیم کرد.

گیره‌های مخصوص جوش: لوله‌ها را هنگام جوشکاری ثابت و بدون حرکت نگه می‌دارند.

رنده ویژه: برای تمیزکاری و آماده‌سازی سطح لوله‌ها پیش از جوش به کار می‌رود.

سنباده مخصوص: سطح لوله‌ها را صاف و هموار می‌کند تا برای جوشکاری یکدست شوند.

دستمال تمیز: برای زدودن گرد و غبار و هرگونه آلودگی از روی لوله‌ها استفاده می‌شود.

کاتر ویژه: در صورت لزوم، برای بریدن لوله‌ها با دقت بالا به کار می‌آید.

دستکش و عینک ایمنی: از فرد در برابر جرقه‌ها و ذرات پرتاب‌شده محافظت می‌کنند.

حالا که همه چیز آماده است، می‌توانید آغاز کنید و طبق این گام‌ها ادامه دهید:

مرحله اول: اندازه‌گیری و برش لوله

ابتدا اندازه لوله را بررسی کنید تا از مناسب بودن اندازه اتصالات برای آن مطمئن شوید. سپس لوله را با دقت و به شکل صاف ببرید تا سطحی یکدست برای جوشکاری به دست آید.

مرحله دوم: آماده‌سازی سطح لوله

پیش از جوشکاری، سطح مورد نظر را با سیم‌رنده مخصوص خوب بسایید تا هرگونه کثیفی، زنگ‌زدگی یا لایه‌های اضافی از بین برود. پس از آن، با یک دستمال آغشته به الکل، همان قسمت را تمیز و پاک کنید تا کاملاً تمیز و خشک شود.

مرحله سوم: نصب اتصالات

بعد از اینکه قطعات اتصال را انتخاب کردید، باید محل دقیق نصب آن‌ها روی لوله را مشخص کنید. سپس این قطعات را در جای خود بگذارید و با کمک گیره‌های مخصوص، آن‌ها را به خوبی محکم و ثابت کنید.

مرحله چهارم: استفاده از دستگاه جوش

با کمک یک اسکنر، کدهای میل‌گردها را بخوانید تا دستگاه جوش را متناسب با مشخصات همان میل‌گردها تنظیم نمایید. پس از انجام این تنظیمات، می‌توانید عملیات جوشکاری را با دستگاه آغاز کنید.

مرحله پنجم: تست فشار

پس از اتمام کار جوش و سرد شدن محل اتصال، باید آزمایش فشار روی لوله انجام شود. این آزمایش کمک می‌کند تا از مقاومت و عدم نشتی جوش اطمینان حاصل کنید.

در فرآیند جوشکاری، تنظیم دقیق آمپر دستگاه نقش بسیار مهمی در کیفیت نهایی کار دارد. عوامل مختلفی بر انتخاب عدد صحیح آمپر تأثیر می‌گذارند. شناخت این عوامل به جوشکار کمک می‌کند تا در هر شرایطی بهترین تنظیم را انجام دهد.

مهم‌ترین این عوامل عبارتند از:
* **ضخامت قطعه کار:** هرچه فلز ضخیم‌تر باشد، به آمپر بیشتری برای ذوب شدن نیاز دارد.
* **نوع فلز:** جنس ماده‌ای که جوش داده می‌شود (مانند آهن، آلومینیوم یا استنلس استیل) بر میزان آمپر مورد نیاز اثر می‌گذارد.
* **سایز الکترود یا سیم جوش:** قطر الکترود یا سیم جوش مستقیماً با آمپر مرتبط است. معمولاً برای قطرهای بزرگ‌تر، به آمپر بالاتری نیاز است.
* **نوع اتصال:** نوع اتصال جوش (مثلاً لب به لب، گوشه یا روی هم) نیز در تنظیم آمپر مؤثر است.
* **موقعیت جوشکاری:** جوشکاری در وضعیت‌های مختلف مانند تخت، عمودی یا سقفی، نیاز به تنظیمات متفاوت آمپر دارد.

با در نظر گرفتن این موارد و مطابقت دادن آنها با دستورالعمل‌های دستگاه و الکترود، می‌توان به تنظیم بهینه و در نتیجه جوشی تمیز و محکم دست یافت.

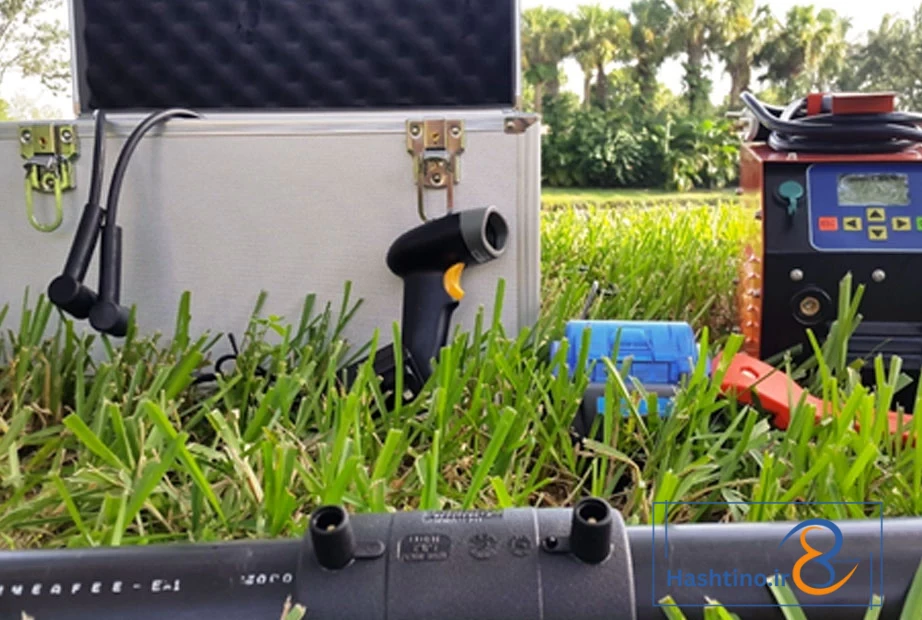

کاربرد جوش الکتروفیوژن

جوش الکتروفیوژن این قابلیت را ایجاد می‌کند تا لوله‌های پلی‌اتیلنی به یکدیگر متصل شوند. این روش فنی به بسیاری از صنایع اجازه داده است تا خطوط لوله‌ای به طول صدها کیلومتر ایجاد کنند و از آنها برای جابجایی و انتقال مواد گوناگون بهره ببرند.

۱. اتصال لوله‌های آب:

در شبکه‌های آبرسانی شهرها و روستاها از روشی به نام جوش الکتروفیوژن برای به هم پیوستن لوله‌ها استفاده می‌کنند. این روش جوشکاری، اتصالاتی بسیار محکم و عایق ایجاد می‌کند که هیچ گونه درزی ندارند. این امر برای تضمین ایمنی و حفظ سلامت آب آشامیدنی بسیار مهم و ضروری است.

برای گسترش دانش خود، مقاله بهترین برند عینک ایمنی کدام است؟ معرفی 7 مارک عینک ایمنی باکیفیت را مطالعه کنید.

۲. اتصال لوله‌های فاضلاب:

روش اتصال لوله با حرارت الکتریکی در شبکه‌های فاضلاب، به خاطر قابلیت ایجاد پیوندهای محکم و نفوذناپذیر، نقش مهمی در حفاظت از طبیعت و پیشگیری از آلودگی‌های محیطی ایفا می‌کند.

۳. اتصال لوله‌های نفت و گاز:

این روش در صنعت نفت و گاز از اهمیت بالایی برخوردار است. دلیل این اهمیت آن است که لوله‌هایی که با روش جوش الکتروفیوژن به هم متصل می‌شوند، بسیار مقاوم هستند. این اتصالات محکم می‌توانند فشار زیاد مواد درون لوله را به خوبی تحمل کنند و مانع از نشت یا بیرون ریختن آن‌ها شوند.

مهم‌ترین نکات جوش الکتروفیوژن چیست؟

برای داشتن جوش الکتروفیوژن باکیفیت و بادوام، رعایت چند نکته اساسی ضروری است. توجه به این موارد نه‌تنها باعث ایجاد یک اتصال قوی و قابل اعتماد می‌شود، بلکه احتمال مشکلاتی مانند نشتی یا شکست در محل جوش را نیز بسیار کاهش می‌دهد.

1. تمیزبودن سطح جوشکاری

لوله‌ها و قطعات اتصال باید پیش از جوشکاری به‌طور کامل تمیز باشند و هیچ‌گونه خش، چربی یا کثیفی روی آن‌ها باقی نمانده باشد. لازم است برای تمیز کردن سطوح، تنها از پاک‌کننده‌هایی استفاده شود که شرکت سازنده تأیید کرده است.

۲. قرارگیری صحیح لوله‌ها و اتصالات

لوله‌ها و قطعاتی که به هم وصل می‌شوند باید دقیقاً در راستای هم و صاف قرار بگیرند. این کار باعث می‌شود فشار و کشش ناخواسته‌ای به محل جوش وارد نشود.

۳. استفاده از گیره‌های مخصوص نگهدارنده

برای اینکه قطعات در حال جوشکاری از جای خود تکان نخورند، از گیره‌های مناسب استفاده کنید تا تمام اجزا در طول کار، کاملاً ثابت و محکم بمانند.

۴. کنترل دقیق ولتاژ و درجه حرارت

ولتاژ و دمای دستگاه باید با دقت تنظیم و نظارت شود تا لوله‌ها بیش از حد داغ نشوند و به سیم‌های کوپلر آسیبی نرسد. همچنین تنظیمات دستگاه جوش باید با جنس و اندازه لوله‌ها هماهنگ باشد.

۵. محافظت از سیم کوپلر

مراقب باشید سیم‌های رابط که گرما را به لوله‌ها می‌رسانند، صدمه نبینند. هر آسیبی می‌تواند کیفیت جوش را پایین بیاورد.

رعایت این نکات به شما کمک می‌کند تا یک جوش الکتروفیوژن با کیفیت و اتصالی بی‌نقص داشته باشید؛ اتصالی که هم ایمنی را بیشتر می‌کند و هم باعث می‌شود خط لوله مدت بیشتری عمر کند.

به گفته سایت پارس اتیلن کیش درباره جوش الکتروفیوژن:

“عمل جوشکاری اتصالات الکتروفیوژن بصورت اتوماتیک انجام می‌پذیرد. نقاط اتصال را حداقل 10 دقیقه پس از اتمام جوشکاری نباید حرکت داد. سطح لوله قبل از انجام جوشکاری باید با دقت بازرسی شود تا هیچگونه خراشی نداشته باشد، زیرا وجود خراش باعث ایجاد نشتی در محل اتصال می‌شود. نکته مهم مورد توجه در این روش اتصال آن است که برای جوشکاری باید حتما از دستگاهی استفاده شود که جریان برق آن متناسب با بوبین‌های الکتریکی اتصالات باشد.”

سخن آخر

جوشکاری الکتروفیوژن یک روش نوین و دقیق در صنعت جوشکاری محسوب می‌شود. در این روش، با کمک جریان برق و گرمای تنظیم‌شده، اتصالاتی بسیار محکم و عایق در برابر نشت ساخته می‌شود. هرچند این فرآیند نیاز به دقت و مهارت ویژه‌ای دارد، اما با پیروی از اصول ایمنی و رعایت دستورالعمل‌هایی که پیش‌تر بیان شد، می‌توان به اتصالاتی با کیفیت بالا دست یافت که برای مدت‌زمان طولانی پایدار می‌مانند. به کارگیری این فناوری و آموزش نیروهای ماهر، می‌تواند ایمنی و قابلیت اطمینان پروژه‌های مهم زیرساختی را تضمین کند.

سوالات متداول

چرا روش جوش الکتروفیوژن برای به هم پیوستن لوله‌های پلی‌اتیلن گزینه خوبی است؟
جوش الکتروفیوژن یک فرآیند اتصال دهی است که در آن مواد ذوب نمی‌شوند، بلکه با کمک جریان برق و گرمای تنظیم شده، لوله‌ها نرم شده و تحت فشار به هم می‌چسبند. این روش یک اتصال یکدست و بسیار مقاوم ایجاد می‌کند که احتمال نشت در آن بسیار کم است.

برای اطلاعات بیشتر، به مقاله آشنایی با اصول نگهداری از کولر آبی | 12 نکته برای نگهداری بهتر از کولر آبی مراجعه کنید.

کاربرد جوش الکتروفیوژن در چه زمینه‌هایی است؟
از این روش در صنایع مختلفی که به اتصالات محکم و بادوام برای لوله‌ها نیاز دارند، استفاده می‌شود. مانند: شبکه‌های آبرسانی شهرها و روستاها، سیستم‌های جمع‌آوری فاضلاب، خطوط انتقال نفت و گاز و موارد مشابه.

اگر در جوش الکتروفیوژن مشکلی پیش بیاید چه باید کرد؟
در صورت مشاهده هر نوع مشکل یا نشتی در محل جوش، باید بلافاصله کار را متوقف کرده و نسبت به رفع عیب اقدام کنید. ممکن است نیاز به جوشکاری دوباره، ترمیم با مواد مخصوص یا تعویض بخش آسیب‌دیده لوله باشد.
