قطب مثبت و منفی در دستگاه جوش چه هستند؟ اگر تازه میخواهید جوشکاری را یاد بگیرید، باید بدانید که برای مهارت پیدا کردن در این کار، نیاز دارید تا ابزار و روش جوش دادن را به خوبی بشناسید. یکی از اولین چیزهایی که باید یاد بگیرید و در آن مهارت پیدا کنید، شناخت قطب مثبت و منفی دستگاه جوش است. این دانش به شما کمک میکند تا هم ایمن کار کنید و هم نتیجه کارتان بهتر شود.
هر دستگاه جوش یک سر مثبت و یک سر منفی دارد. وقتی میخواهید جوشکاری را شروع کنید، باید الکترود و قطعهای که میخواهید جوش دهید را به دستگاه وصل کنید (هر کدام به یک قطب). با روشن کردن دستگاه، یک مسیر الکتریکی برقرار میشود. اما سوال مهم اینجاست: الکترود را به کدام قطب باید وصل کرد؟ و قطعه کار را به کدام قطب؟
در این نوشته از مجله رونیکس، همه نکات لازم درباره دو قطب مثبت و منفی دستگاه جوش را برای شما توضیح میدهیم. بعد از خواندن این مطالب و رعایت نکات آن، پیشرفت در کار خود را احساس خواهید کرد. آماده اید که شروع کنیم؟
رونیکس را بخوانید.
با کاربرد قطب مثبت و منفی دستگاه جوش آشنا شوید
یک موضوع مهم که اغلب افراد تازهکار در جوشکاری از آن آگاه نیستند، این است که انتخاب درست قطب، تأثیر مستقیمی بر کیفیت، دقت و ایمنی کار دارد. اگر قطبها به شکل نادرست انتخاب شوند، جوش با کیفیت مطلوب تشکیل نمیشود و مشکلاتی مانند پاشش بیش از حد قطعات مذاب، عمق نفوذ کم و همچنین کنترل نامناسب قوس جوشکاری رخ میدهد.
هر یک از این دو قطب، عملکرد و ویژگیهای خاص خود را دارد که باید با توجه به نوع جوشی که قصد انجام آن را دارید، انتخاب شوند.

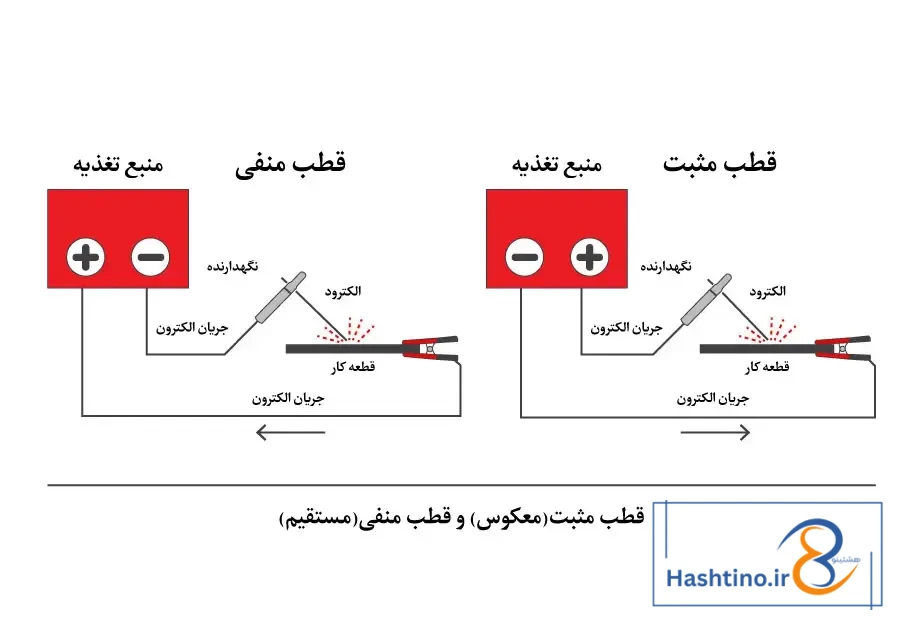

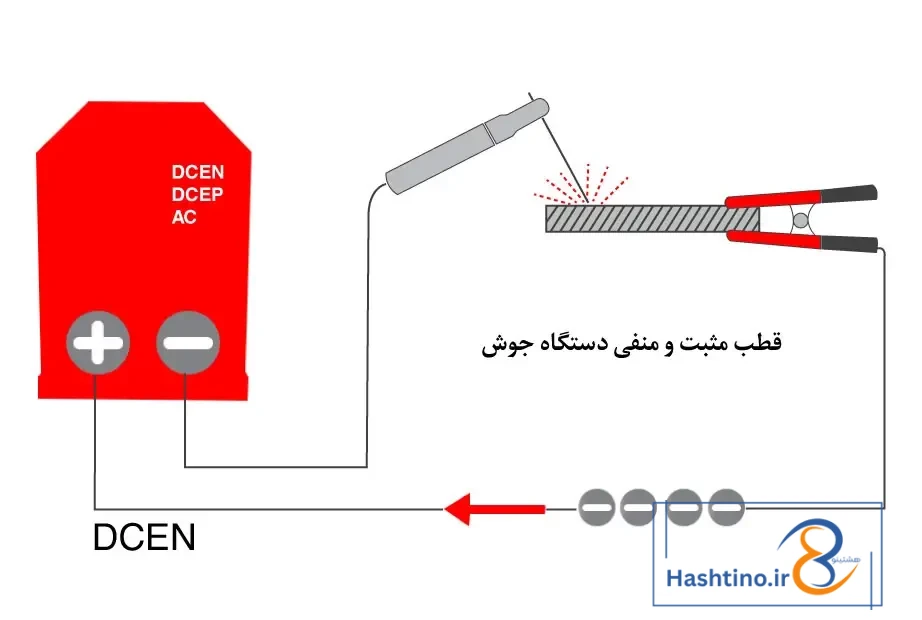

قطب منفی یا جریان مستقیم الکترود منفی (DCEN)
در این روش، باید الکترود را به قطب منفی و قطعه کار را به قطب مثبت دستگاه وصل کنید. این حالت معمولاً برای جوشکاری ورقهای نازک مناسب است، زیرا سرعت ذوب الکترود در آن بیشتر است و سریعتر مواد پرکننده را تأمین میکند. قوس جوش در این حالت پایدارتر است و پاشش کمتری دارد؛ به همین دلیل برای کارهای ظریف و دقیق گزینه خوبی محسوب میشود.
قطب مثبت یا جریان مستقیم الکترود مثبت (DCEP)
در این حالت، الکترود به قطب مثبت و قطعه کار به قطب منفی دستگاه متصل میشود. از این روش معمولاً برای جوشکاری فلزات ضخیمتر استفاده میشود، زیرا گرمای بیشتری در نوک الکترود ایجاد میکند و باعث نفوذ عمیقتر جوش میگردد. اگر نیاز به اتصال محکم با نفوذ بالا دارید – مثلاً در جوشکاری فولادهای ضخیم – این روش انتخاب مناسبی است.
تاثیر قطب مثبت و منفی دستگاه جوش بر جوشکاری
در فرآیندهای گوناگون جوشکاری، انتخاب درست قطب دستگاه نقش مهمی در کیفیت کار دارد. این انتخاب بر چگونگی کنترل قوس الکتریکی، عمق نفوذ جوش و میزان پاشش مواد اثر میگذارد. همانطور که پیشتر اشاره شد، اتصال به قطب منفی معمولاً به کنترل راحتتر قوس و کمتر شدن پاشش کمک میکند. در مقابل، انتخاب قطب مثبت اغلب برای رسیدن به نفوذ بیشتر و عمیقتر در محل جوش مناسب است. اما به خاطر داشته باشید که تنظیم قطب به جنس الکترود و نوع فلزی که جوش میدهید نیز وابسته است. به همین دلیل، ممکن است برای مواد مختلف یا قطعات با ضخامتهای گوناگون، لازم باشد قطب دستگاه را تغییر دهید.
مقایسه قطب مثبت و منفی در دستگاه جوش
در بخشهای پیشین، به طور مفصل درباره قطب مثبت و منفی دستگاه جوش صحبت کردیم و خصوصیات هر یک را بیان نمودیم. جدولی که در ادامه میآید، نتیجه تمام آن مطالب است و به شما این امکان را میدهد تا تفاوت این دو قطب را به سرعت و به آسانی ببینید و مقایسه کنید.
| جدول مقایسه قطب مثبت و منفی دستگاه جوش | ||
| ویژگی | قطب منفی (DCEN) | قطب مثبت (DCEP) |
| نوع جریان | مستقیم (DC) | مستقیم (DC) |
| الکترود | به قطب منفی متصل میشود | به قطب مثبت متصل میشود |
| فلز پایه | به قطب مثبت متصل میشود | به قطب منفی متصل میشود |
| نرخ ذوب | بالا | پایین |
| پاشش | کم | زیاد |
| ثبات قوس | بالا | پایین |
| نفوذ جوش | کم | زیاد |
| کاربرد | فلزات نازکتر، جوشکاری دقیقتر | فلزات ضخیمتر، نیاز به نفوذ عمیقتر |
| مزایا | کنترل بهتر قوس، پاشش کمتر | نفوذ عمیقتر |
| معایب | نفوذ کم | پاشش بیشتر، کنترل ضعیفتر قوس |

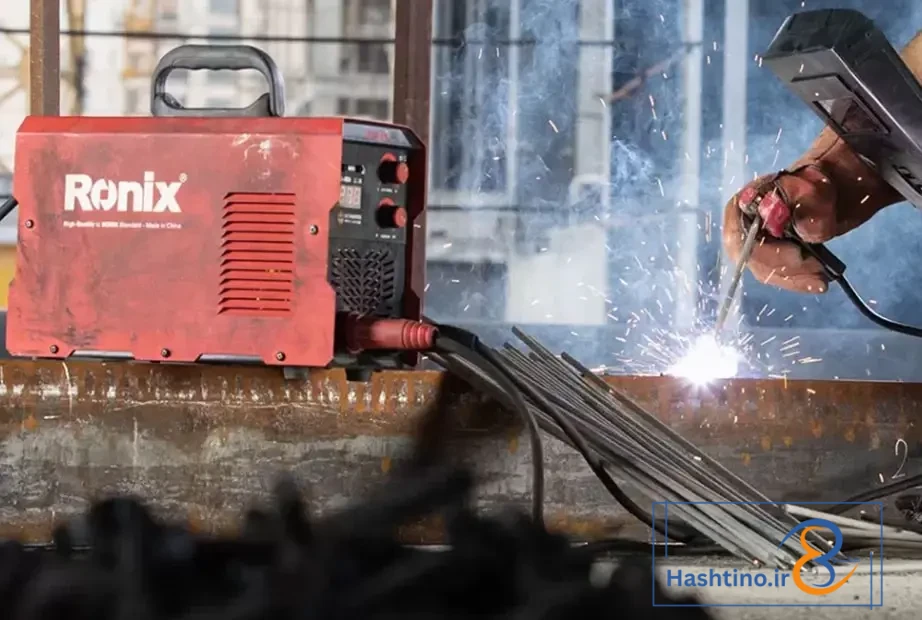

دستگاههای جوش اینورتر چگونه کار میکنند؟
این دستگاهها ابتدا جریان برق متناوب شهری را دریافت میکنند. سپس آن را به جریان مستقیم تبدیل مینمایند. پس از آن، جریان مستقیم دوباره به جریان متناوب تبدیل میشود، اما این بار با فرکانسی بسیار بالاتر. در مرحله بعد، این جریان پرفرکانس، تقویت شده و در نهایت به جریان مستقیم با قدرت مناسب برای جوشکاری تبدیل میگردد.
این فرآیند تبدیلهای پیاپی، باعث میشود دستگاه اندازهای کوچکتر، وزنی سبکتر و مصرف انرژی بهینهتری داشته باشد و همچنین قوس جوش پایدارتر و با کیفیتتری ایجاد کند.
نکات قطب مثبت و منفی دستگاه جوش
حالا که شناخت اولیهای از قطب مثبت و منفی دستگاه جوش پیدا کردید، زمان آن است که کمی جزئیتر به این مبحث نگاه کنیم و بخشهای تخصصیتر آن را بررسی کنیم.
نکته اول: انتخاب قطب و پدیده ترانسفر حرارتی
در حالت قطب مثبت:
در قطب مثبت (DCEP)، بیشتر گرمای تولید شده در نوک الکترود متمرکز میشود. این گرمای زیاد باعث میشود فلز ذوب شده به خوبی درون فلز اصلی نفوذ کند، اما ممکن است باعث آسیب دیدن الکترودهایی شود که به حرارت حساس هستند.
در حالت قطب منفی:
در قطب منفی (DCEN)، بیشتر گرما در فلز اصلی جمع میشود. این موضوع به بالا رفتن سرعت ذوب و پایدار ماندن قوس کمک میکند. از این حالت معمولاً برای جوشکاری قطعات نازک استفاده میشود، زیرا از گرم شدن بیش از حد جلوگیری میکند.
نکته دوم: تاثیر قطبهای مختلف متفاوت بر پاشش جوش
در سمت مثبت:
پاشیدن مواد هنگام جوشکاری ممکن است بیشتر باشد. دلیل این است که گرمای زیاد در نوک الکترود، فلز گداخته را به سرعت و به صورت ناهماهنگ بخار میکند.
در سمت منفی:
پاشش در این حالت کمتر اتفاق میافتد. این ویژگی برای جوشکاریهایی مناسب است که به دقت زیاد و سطح کار تمیزتر نیاز دارند.
نکته سوم: الکترودهای مختلف و انتخاب قطب
انتخاب نوع الکترود جوشکاری بر روی انتخاب قطب دستگاه تاثیر میگذارد. هر الکترود با توجه به مواد تشکیلدهنده و اندازهاش، ممکن است در حالتهای قطبی گوناگون، رفتار متفاوتی از خود نشان دهد. به عنوان نمونه، الکترودهای دارای پوشش معمولاً در قطب مثبت نفوذ بهتری ایجاد میکنند؛ اما الکترودهای بدون پوشش اغلب در قطب منفی نتیجه مطلوبتری دارند.
نکته چهارم: اهمیت انتخاب قطب در انواع خاص جوشکاری
در روشهای جوشکاری TIG و MIG، انتخاب درست قطبهای الکتریکی بسیار مهم است و به کنترل بهتر و پایداری بیشتر قوس جوش کمک میکند.
در جوشکاری TIG، معمولاً از قطب منفی برای الکترود استفاده میشود. این کار باعث میشود پاشش مواد کمتر شود و کنترل فرآیند جوشکاری راحتتر باشد.
اما در جوشکاری MIG، اغلب از قطب مثبت برای الکترود بهره میبرند. دلیل این انتخاب، دستیابی به بیشترین عمق نفوذ در محل جوش است.
نکته پنجم: اثر انتخاب قطب بر عمر الکترود و کارایی دستگاه جوش
انتخاب صحیح قطب دستگاه جوش، تأثیر زیادی بر دوام الکترود و عملکرد کلی دستگاه دارد. وقتی قطب روی مثبت تنظیم شود، گرمای زیادی در نوک الکترود ایجاد میشود و باعث میشود الکترود زودتر فرسوده شود و نیاز به تعویض پیوسته پیدا کند. در مقابل، اگر قطب روی منفی باشد، کمترین فرسایش اتفاق میافتد و این موضوع باعث میشود عمر الکترود بیشتر شود و هزینههای کار کاهش یابد.
انتخاب مناسب قطبیت، با توجه به جنس فلز، ضخامت قطعه و نوع الکترود، میتواند کیفیت جوش را بهتر کند و بازدهی کارهای جوشکاری را بالا ببرد. این تصمیم آگاهانه نهتنها باعث افزایش استحکام و مقاومت محل جوش میشود، بلکه میتواند هزینههای تعمیر و نگهداری در آینده را نیز کمتر کند.

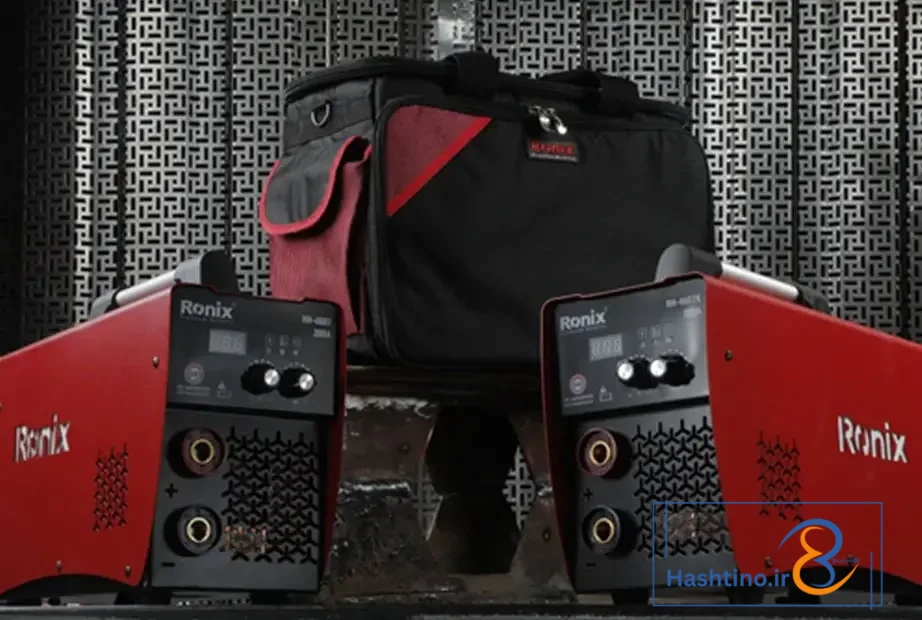

بیشتر بخوانید: اینورتر 200 آمپر RH-4607K
به گزارش سایت وینر درباره قطب مثبت و منفی در دستگاه جوش میتوان اینگونه توضیح داد:
قطب مستقیم و قطب معکوس، نامهای دیگری برای قطب منفی و قطب مثبت الکترود هستند. زمانی که از قطب مثبت الکترود (یا همان قطب معکوس) استفاده میشود، عمق نفوذ جوش بیشتر خواهد بود. اما اگر از قطب منفی الکترود (یا قطب مستقیم) استفاده شود، سرعت ذوب شدن افزایش مییابد. علاوه بر این، نباید فراموش کرد که گازهای محافظ نیز نقش بسیار مهمی در فرآیند جوشکاری ایفا میکنند.
سخن آخر
خب، کار تمام شد. حالا شما یک قدم جلوتر هستید و میتوانید بگویید که از خیلی از همکارانتان اطلاعات بیشتری دارید؛ اطلاعاتی که به شما کمک میکند کارتان را بهتر انجام دهید و جوشهایی با کیفیت بالاتر، مقاومتر و دقیقتر بزنید. وقتی به خوبی بدانید قطب مثبت و منفی دستگاه جوش چطور کار میکند و چه تأثیری دارد، میتوانید پروژههای جوشکاری خود را با بهترین کیفیت و بیشترین ایمنی انجام دهید.
ما در رونیکس کنار شما هستیم تا با ارائه جدیدترین دانشهای علمی و تجربی و همچنین تأمین مدرنترین ابزارهای جوش و برش، مسیر حرفهای شما را دگرگون کنیم و کمک کنیم تا راه پیشرفت را سریعتر طی کنید.
سوالات متداول
چه موقع باید از قطب مثبت (DCEP) در جوشکاری استفاده کنم؟
از قطب مثبت معمولاً برای جوش دادن قطعات ضخیم فلزی استفاده میشود، جایی که نیاز است جوش عمق بیشتری داشته باشد؛ مانند اتصال صفحات فولادی کلفت.
آیا در طول جوشکاری میتوانم قطب دستگاه را عوض کنم؟
بله، در بعضی شرایط ممکن است لازم باشد در حین کار قطبیت دستگاه را تغییر دهید تا از مزایای هر دو حالت بهره ببرید. البته این تغییر باید با احتیاط و مطابق با دستورالعملهای ایمنی انجام شود.
تفاوت اصلی پاشش جوش در قطب مثبت و منفی چیست؟
وقتی از قطب مثبت استفاده میکنید، گرمای زیاد در نوک الکترود سبب میشود فلز مذاب به سرعت و به شکل نامنظم تبخیر شود و در نتیجه پاشش بیشتری ایجاد کند. اما در قطب منفی، پاشش کمتر است و این به شما کمک میکند جوشهای ظریفتر و تمیزتری داشته باشید.
