اینورترهای جوشکاری نسل تازهای از دستگاههای جوش هستند که تحول بزرگی در این صنعت ایجاد کردهاند. این فناوری جدید که به تدریج جای خود را در میان ابزارهای مدرن صنعتی باز کرده، به خاطر عملکرد دقیق، وزن سبک و انعطافپذیری بالا، بسیار پرطرفدار شده است. برخلاف دستگاههای جوش قدیمی که از ترانسفورماتورهای سنگین و یکسوکننده استفاده میکردند، اینورترها با بهرهگیری از فناوری مبتنی بر سیلیکون، راهکارهای جدید و هوشمندانهای ارائه میدهند.
در این نوشته، بخشهای مختلف تشکیلدهنده یک اینورتر جوشکاری را به طور کامل بررسی میکنیم و نقش هر قطعه را در بهتر شدن کار دستگاه توضیح میدهیم. از واحدهای کنترل دیجیتال تا مدارهای تغییردهنده فرکانس — که هر کدام در عملکرد درست دستگاه اهمیت زیادی دارند — معرفی خواهند شد.
توصیه میشود به مطالعه مقاله معرفی انواع فازمتر و کاربرد هرکدام | کدام مدل فازمتر برای شما کاربردیتر است؟ ادامه دهید.
اگر سوالاتی دارید، مقاله چشمانداز هوشمندسازی صنعت مبلمان به شما کمک خواهد کرد.
رونیکس را بخوانید.
مختصری درباره اینورتر جوشکاری و عملکرد آن
اینورترهای جوشکاری دستگاههای مدرنی هستند که برق معمولی خانه یا کارگاه را دریافت میکنند. کار آنها این است که این برق را به نوعی تبدیل کنند که برای عملیات جوشکاری مناسب باشد. این تبدیل به کمک قطعات الکترونیکی کوچکی که درون دستگاه تعبیه شده انجام میشود و به همین دلیل، وزن کمی دارند و به راحتی قابل جابهجایی هستند. در نتیجه شما میتوانید دستگاه اینورتر خود را به سادگی به هر مکانی ببرید و از آن استفاده کنید. این دستگاهها علاوه بر کاربردی بودن و سبکی، مصرف برق کمتری نیز دارند و در نتیجه به صرفهجویی در هزینههای شما کمک میکنند.
توصیه میکنیم این مطلب بهترین دریلهای بازار؛ بررسی 5 مارک برتر ایرانی و خارجی را حتماً بخوانید.
حالا موضوع کمی جذابتر میشود. شاید برای شما هم این پرسش پیش آمده باشد که دستگاهی به این کوچکی و جمعوجوری چگونه میتواند کاری به این پیچیدگی و سنگینی را انجام دهد. خوب است با هم بررسی کنیم.
اگر سوالاتی دارید، مقاله معرفی 10 برند برتر مبلمان جهان به شما کمک خواهد کرد.
اجزای تشکیل دهنده اینورتر جوشکاری چیست
هر دستگاه جوش اینورتر معمولاً از شش بخش اصلی ساخته شده است. این بخشها نقشهای بسیار مهمی دارند و بدون آنها دستگاه کار نمیکند. جدول زیر، این بخشهای سازنده یک اینورتر جوشکاری را نشان میدهد.
| جدول معرفی قطعات اصلی اینورتر جوشکاری | ||
| توضیحات مختصر | اسم قطعه | شماره |
| تأمین ولتاژ و جریان مورد نیاز برای مدارهای دیگر | پاور | ۱ |
| تبدیل ولتاژ DC به AC با فرکانس بالا | برد قدرت | ۲ |
| تنظیم و کنترل فرآیند جوشکاری | برد کنترل | ۳ |
| خنک کردن اجزای داخلی اینورتر | فن خنک کننده | ۴ |
| کاهش نویز و تداخل الکتریکی | فیلتر | ۵ |
| انتقال حرارت از اجزای گرم به محیط | هیت سینک | ۶ |

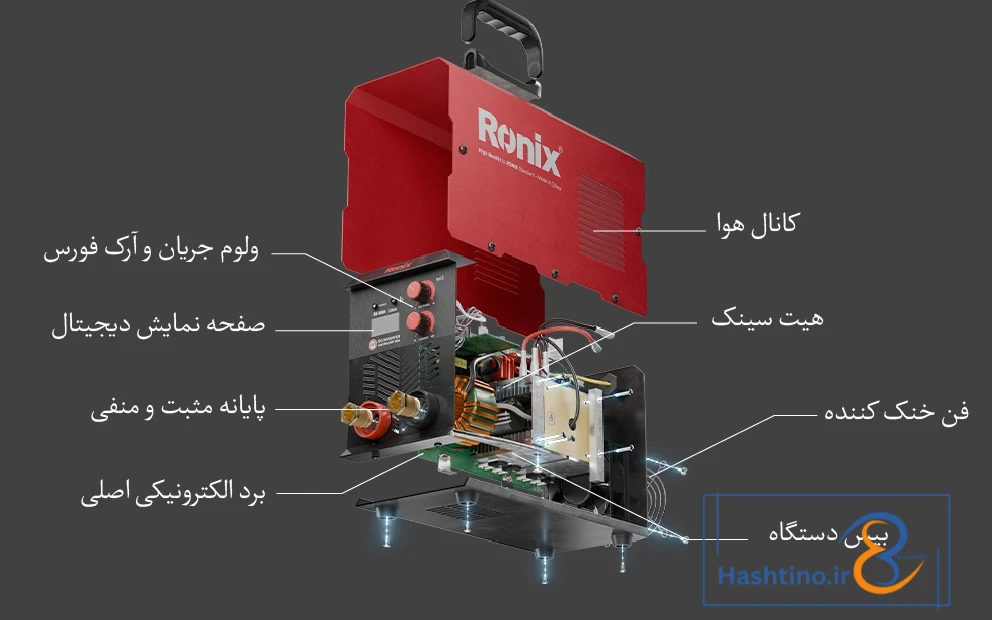

بررسی اجزای تشکیل دهنده اینورتر جوشکاری
حالا که اجزای اصلی یک اینورتر جوشکاری را میشناسید، زمان آن رسیده که هر یک از این قطعات مهم را دقیقتر بررسی کنیم و ببینیم هر کدام چه کاری انجام میدهند.
۱. واحد تغذیه (پاور): این بخش چند قطعه اساسی دارد که همه با هم کار میکنند تا برق متناوب (AC) را به برق مستقیم (DC) تبدیل کنند. قسمتهای اصلی آن شامل پل دیود، خازنهای الکترولیتی، برد تغذیه، ماسفتها و یک ترانسفورماتور پرسرعت است. کار اصلی این بخش، تأمین برق موردنیاز قسمتهای دیگر دستگاه مثل IGBTها، فن، صفحه نمایش و رلهها است.
۲. برد قدرت: این قسمت شامل ترانزیستورهای قدرتمند مانند ماسفتها و IGBTها و همچنین دیودهای سریع است. وظیفه برد قدرت، ایجاد جریان خروجی مناسب برای انجام عملیات جوشکاری است. این بخش همچنین دارای فیلتر خروجی برای دستگاه جوش میباشد.
۳. برد کنترل: برد کنترل از قطعاتی مانند آیسیها، خازنها، ترانزیستورها، مولتیترن، تریستورها و موارد مشابه تشکیل شده است. کار اصلی این برد، کنترل ترانزیستورهای موجود در برد قدرت است تا مقدار جریان لازم برای جوشکاری را به خروجی دستگاه هدایت کند.
اسکلت فلزی ساختمانی چگونه مونتاژ میشود؟
۴. فن خنککننده: کار فن، خنک نگه داشتن تمام بخشهای دستگاه اینورتر است. یک فن مناسب باید سریع بچرخد، برق زیادی مصرف نکند و هنگام کار صدای زیادی تولید ننماید.
۵. فیلتر: فیلترها که در واقع نوعی سلف محسوب میشوند، باعث میشوند کیفیت جوش بهتر شود. یک فیلتر باکیفیت باید هستهای مرغوب و سیمپیچی خوبی داشته باشد.
۶. هیت سینک: هیت سینک یک قطعه فلزی است که گرمای تولیدشده توسط بخشهایی مانند ترانزیستورهای قدرت را جذب میکند. یک هیت سینک مناسب باید از آلیاژی ساخته شده باشد که گرما را به خوبی منتقل کند و همچنین طراحی آن به گونهای باشد که گرمای جذب شده را به راحتی در هوا پخش کند.
علاوه بر قطعات اصلی، بخشهای دیگری نیز در یک دستگاه اینورتر وجود دارند. بسته به نوع دستگاه جوشکاری مانند تیگ، میگ، MMA و …، تجهیزات دیگری مانند کپسول گاز (به عنوان منبع گاز محافظ)، تورچ جوشکاری، الکترود یا سیم جوش، انبر جوشکاری و انبر اتصال نیز به کار میروند.
فواید کلیدی استفاده از اینورتر جوشکاری
استفاده از دستگاههای اینورتر جوشکاری علاوه بر افزایش کیفیت و دقت کار، از نظر اقتصادی نیز سود زیادی دارد. این فناوری باعث میشود جوشکاری سریعتر، دقیقتر و باکیفیتتر انجام شود و در عین حال مصرف انرژی بهینه میشود.
۱. کوچک و سبک شدن دستگاه: اندازه و وزن ترانسفورماتورهای به کار رفته در این دستگاهها بسیار کاهش یافته است. این ویژگی باعث میشود بتوان در مکانهای مختلف و حتی فضاهای تنگ جوشکاری کرد، بدون آنکه نیاز به دستگاههای سنگین و بزرگ باشد. در نتیجه جوشکار میتواند به راحتی دستگاه را حمل کند و در ارتفاع یا نقاط مختلف ساختمان کار کند.
۲. کنترل و دقت بالا در جوشکاری: اینورترها با کمک قطعات الکترونیکی پیشرفته میتوانند جریان جوشکاری را در کسری از ثانیه تنظیم و کنترل کنند. این قابلیت باعث افزایش چشمگیر دقت جوش میشود و نتایج کار همواره یکنواخت و قابل اطمینان خواهد بود.
۳. صرفهجویی در مصرف انرژی: اینورترهای جوشکاری با کوچک کردن ترانسفورماتورها و راکتورها، انرژی تلفشده را به مقدار زیادی کم میکنند. این کاهش تلفات انرژی باعث میشود بازده کلی دستگاه به بیش از ۹۰٪ برسد؛ در حالی که دستگاههای معمولی قدیمی معمولاً بازدهی بین ۴۰٪ تا ۶۰٪ دارند.
۴. حمل آسان: اینورترهای جوشکاری به دلیل سبکی و کوچکی، به سادگی جابهجا میشوند. حمل راحت این دستگاهها همچنین هزینههای نقلوانتقال را کاهش میدهد.
.h_iframe-aparat_embed_frame{position:relative;}.h_iframe-aparat_embed_frame .ratio{display:block;width:100%;height:auto;}.h_iframe-aparat_embed_frame iframe{position:absolute;top:0;left:0;width:100%;height:100%;}
سخن آخر
اینورترهای جوشکاری نمونهای بارز از پیشرفت فناوری در صنعت به شمار میروند. این دستگاهها با بهرهگیری از قطعات الکترونیکی پیشرفته، نهتنها کیفیت و دقت عملیات جوش را به شکل قابل توجهی افزایش دادهاند، بلکه با سبکتر شدن و مصرف انرژی کمتر، به تجهیزاتی مقرونبهصرفه و پرکاربرد تبدیل شدهاند. آشنایی با بخشهای مختلف اینورتر جوشکاری و شیوه کار آن، به ما امکان میدهد تا بیشترین استفاده را از قابلیتهای این دستگاه ببریم و قدمی مؤثر در بهبود فرآیندهای صنعتی برداریم. با رشد روزافزون فناوری، میتوانیم شاهد ابداعات تازهای در این حوزه باشیم؛ ابداعاتی که صنعت جوشکاری را به مراحل جدیدی از دقت و بازدهی میرسانند.
شما میتوانید انواع اینورتر جوشکاری رونیکس را با قیمت مناسب و کیفیت عالی از ما خریداری نمایید. کارشناسان ما آماده پاسخگویی به تمام پرسشهای شما هستند. با شماره تلفن 0216497 تماس بگیرید.
سؤالات متداول
اینورتر جوشکاری چیست و چه استفادهای دارد؟
اینورتر جوشکاری وسیلهای است که با اتصال به برق معمولی خانه یا کارگاه، امکان انجام جوشکاری را فراهم میکند. این دستگاه با تغییر ولتاژ و شدت جریان برق شهری و تنظیم آن برای عملیات جوش، کمک میکند تا جوشکاری با دقت و کیفیت خوبی در شرایط گوناگون انجام شود.
توصیه میکنیم این مطلب تفنگ بادپاش چیست؟ | معرفی و بررسی بادپاش + کاربرد و انواع را حتماً بخوانید.
اجزای اصلی تشکیلدهنده اینورتر جوشکاری چه هستند؟
شش بخش مهم در این دستگاه وجود دارد: واحد تغذیه (پاور)، برد قدرت، برد کنترل، فن خنککننده، فیلتر و هیت سینک. هر یک از این قطعات نقش مشخصی در فرایند جوشکاری ایفا میکنند.
هنگام خرید اینورتر جوشکاری باید به چه چیزهایی دقت کنیم؟
زمان انتخاب و خرید این دستگاه، توجه به توان خروجی، نوع جریان (AC یا DC)، نام سازنده، مدت و شرایط گارانتی و همچنین قیمت آن اهمیت دارد. محصولات جوشکاری رونیکس با در نظر گرفتن این نکات طراحی و تولید شدهاند.
توصیه میکنیم حتماً مقاله علائم خرابی واتر پمپ + 6 نشانه، راه های تشخیص و زمان تعویض را مطالعه کنید.
