در فرآیند ساخت یک ساختمان، مرحله لولهکشی اهمیت ویژهای دارد. اگر ساختمان دارای چند واحد مستقل (مانند آپارتمان) باشد، استفاده از یک قطعه به نام کلکتور ضروری میشود. علاوه بر این، در شمار زیادی از صنایع، از جمله صنعت شیمیایی، از کلکتور برای هدایت آب و دیگر مایعات استفاده میگردد. اما کلکتور دقیقاً چیست و چه فایدهای دارد؟
این قطعه به صورت یک لوله اصلی ساخته میشود که در بخش پایینی آن، چندین خروجی برای اتصال لولههای مختلف تعبیه شده است. بر روی هر یک از این لولهها یک شیر قرار میگیرد تا مدیریت و کنترل جریان آب برای بخشهای گوناگون ساختمان آسانتر شود. در ادامه، رونیکس قصد دارد شما را به طور کامل با کلکتور، فواید و روش نصب آن آشنا کند.
رونیکس را بخوانید!

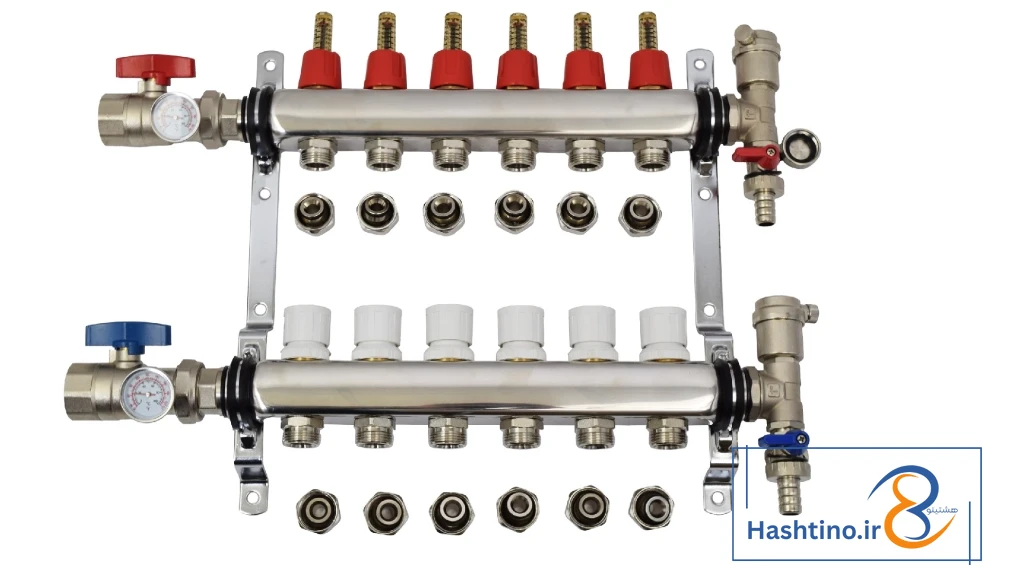

کلکتور چیست؟
کلکتور یا مانیفولد در واقع یک لوله اصلی است که چندین خروجی در زیر آن تعبیه شده است. این خروجیها به شما امکان میدهند تا شیرهای جداگانه را به هر یک متصل کنید. وظیفه اصلی این لوله، تقسیم و هدایت آب به چندین مسیر مختلف (مثلاً به آپارتمانهای گوناگون) است. به این ترتیب، آب به صورت متعادل و یکسان بین تمام واحدهای ساختمان پخش میشود. به همین دلیل است که از کلکتور معمولاً در ساختمانهای چندطبقه و مجتمعهایی با واحدهای زیاد استفاده میکنند.
هر لولهای که به خروجی کلکتور وصل میشود، شیر جداگانهای دارد. این شیرها این امکان را میدهند که در صورت لزوم، جریان آب هر لوله را به صورت مستقل قطع کنید. به این ترتیب، ساکنان ساختمان میتوانند جریان آب هر بخش را متناسب با مساحت و نیاز آن بخش کنترل کنند. برای نمونه، وقتی قسمتی از ساختمان نیاز به تعمیر دارد، میشود تنها با بستن شیر مربوط به آن بخش روی کلکتور، آب را قطع کرد و عملیات تعمیر را انجام داد. در نتیجه، آب کل ساختمان قطع نمیشود و همه ساکنان به خاطر یک مشکل موضعی، دچار قطعی آب نخواهند شد.
اما کلکتور دقیقاً چه کاربردی دارد؟ استفاده از کلکتور در ساختمانهای بزرگ باعث میشود آب با فشار یکسان و متعادل به همه واحدها برسد. در این حالت، هر آپارتمان میتواند بدون تأثیرگذاری روی فشار آب سایر واحدها، به اندازه نیاز خود از آب استفاده کند. در ادامه این مطلب، قصد داریم کلکتور، مزایا و معایب آن را به طور کامل معرفی کنیم.
مزیتهای نصب کلکتور
این قطعه درون یک محفظه یا جعبه مخصوص قرار میگیرد که به آن جعبه کلکتور هم میگویند. به توصیه کارشناسان نصب تأسیسات، این لوله نباید در مکانهای نمناک و بدون نور کار گذاشته شود. زیرا رطوبت به تدریج میتواند باعث فرسودگی و خرابی لوله شده و دردسرهای دیگری به وجود آورد. همچنین اگر لوله در جایی دور از دید قرار گیرد، در صورت بروز مشکل متوجه آن نخواهید شد.
جعبه کلکتور معمولاً در طبقه همکف یا اول ساختمان نصب میشود و باید از اتصالات برق و گاز فاصله داشته باشد. در ادامه، روش نصب این جعبه و موارد ایمنی مربوط به آن را بررسی میکنیم.
به طور کلی، مزایای نصب این لولهها عبارتند از:
کاهش هزینههای نصب و راهاندازی سیستم لولهکشی در ساختمانهای بزرگ
عدم نیاز به کارگذاری اتصالات در کف ساختمان
کاهش هدررفت گرمای آب در مسیرهای طولانی لولههای آب گرم
جلوگیری از تلفات لوله
امکان نصب شیر مجزا برای هر ساختمان یا هر بخش از یک ساختمان بزرگ
دسترسی راحت و سریع به لولهها در زمان تعمیرات
افزایش طول عمر لولهها و اتصالات در سیستم لولهکشی
توزیع آب با فشار یکسان در تمام قسمتهای ساختمان (هر واحد)
قابل استفاده در ساختمانهای بزرگ، متوسط و حتی کوچک
عدم نیاز به اتصالات اضافی
سرعت بالای نصب کلکتور
با وجود همه این مزایا، لازم است این قطعه لولهای از آلیاژهای باکیفیت ساخته شود تا در برابر گرما و سرما مقاوم باشد. برنج، گالوانیزه و مس از پرکاربردترین آلیاژها در ساخت کلکتور هستند. این فلزات در برابر رطوبت مقاومت بالایی دارند و برای سالها در ساختمان قابل استفاده خواهند بود.
معایب سیستم لولهکشی با کلکتور
استفاده از کلکتور معایبی هم دارد که بهتر است پیش از نصب از آنها آگاه باشید:
نیاز به لولهکشی بیشتر برای اتصال به خروجیهای کلکتور
احتمال آلودگی و ضرورت دقت زیاد هنگام نصب تا آلایندهها وارد آب نشوند
با این حال، با توجه به مزایایی که یک کلکتور میتواند برای سیستم لولهکشی ساختمان داشته باشد، بسیاری از تکنسینهای تاسیسات و لولهکشی از این معایب صرفنظر میکنند. به همین دلیل در سیستمهای لولهکشی جدید در سالهای اخیر از کلکتور استفاده میشود. این وسیله در ساختمانهای بزرگ و چندطبقه بیشترین کاربرد را دارد.
آشنایی با کاربردهای کلکتور
در گذشته برای رساندن آب گرم و سرد به ساختمانها، از دو لوله جداگانه و موازی استفاده میکردند. اما امروزه در سیستمهای لولهکشی جدید، از جعبهای به نام کلکتور بهره میبرند. با توجه به مزایایی که گفته شد، این وسیله کاربردهای مختلفی دارد که شامل موارد زیر است:
حل کردن مشکل انشعابهای لولهکشی به روشی ساده و بدون دردسر
کاربرد در صنایع شیمیایی که سیستم لولهکشی بسیار پیچیدهای دارند
جذب رسوبات و ذرات ریز موجود در آب توسط کلکتور
استفاده در نیروگاهها برای انتقال آب خنک و دیگر سیالات
رایجترین کاربرد کلکتور در ساختمانهای مسکونی است تا آب گرم از قسمت گرمایش به رادیاتورها برسد و پس از خنک شدن، دوباره به پکیج برگردانده شود.
این ابزار معمولاً بین ۵ تا ۸ خروجی دارد که میتوانید با توجه به نیاز خود نوع مناسب را انتخاب کنید. همچنین کلکتورها در اندازهها و قطرهای گوناگونی در بازار موجود هستند.

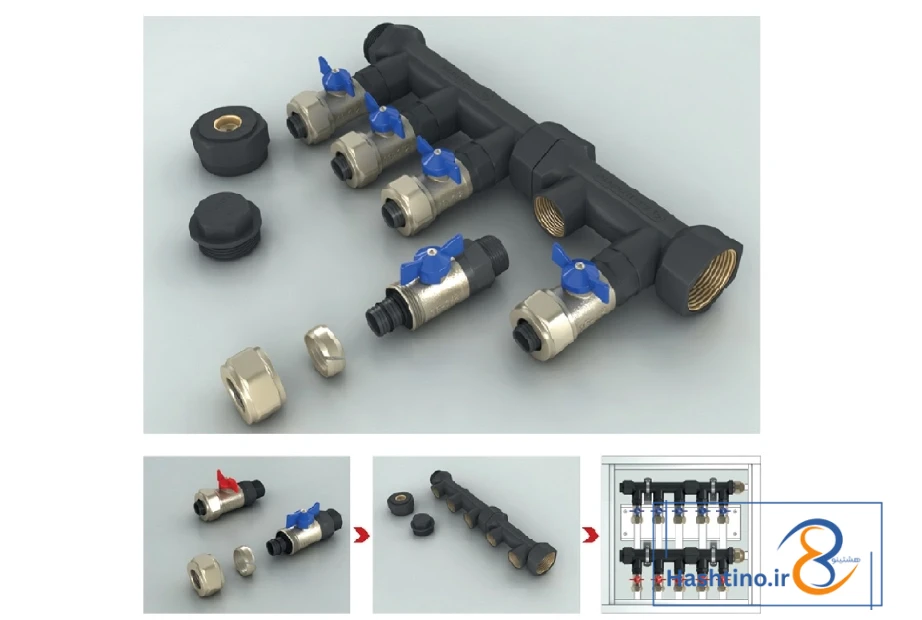

با توجه به استفاده از کلکتور در ساختمانهای مسکونی، این قطعه از نظر نوع کاربری به دو دسته (مربوط به آب گرم و آب سرد) تقسیم میشود.
کلکتور آب گرم (رفت)
این قطعات برای پخش کردن لولههای آب گرم استفاده میشوند. در سیستم گرمایش ساختمانها، معمولاً لازم است برای اتاقهای گوناگون، چندین مسیر لولهکشی در نظر گرفته شود. کلکتورها این وظیفه را بر عهده دارند که یک لوله اصلی را به چندین لوله باریکتر تقسیم کنند. سپس هر کدام از این لولههای کوچکتر، آب گرم را به سوی رادیاتورهای مختلف هدایت میکنند.
کلکتور آب سرد (برگشت)

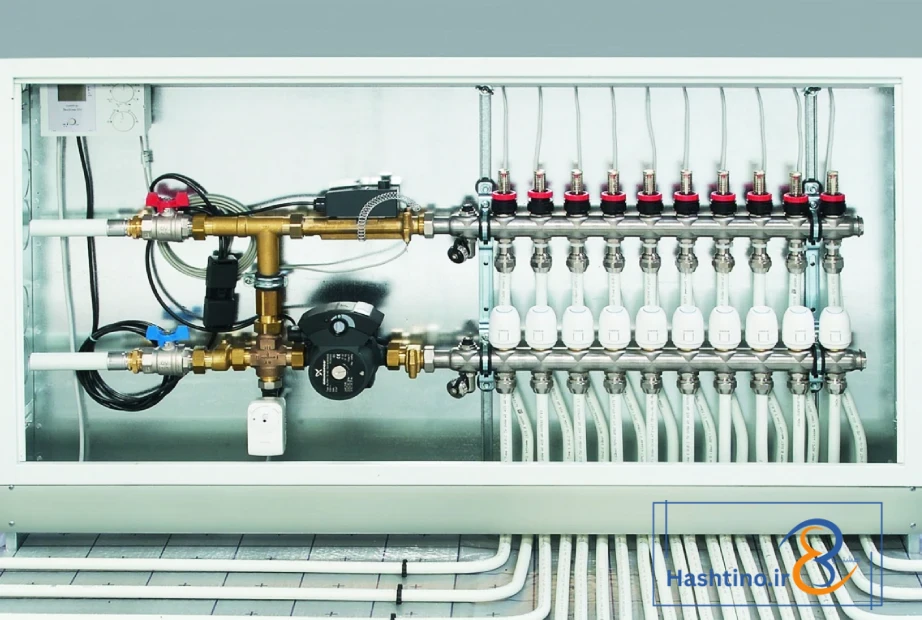

برای بازگشت آب خنک از رادیاتورها به سیستم گرمایش خانه، دوباره به یک کلکتور نیاز داریم. در این سیستم، لولههای حامل آب گرم در قسمت بالایی جعبه کلکتور قرار میگیرند و لولههای مربوط به آب سرد (که از رادیاتورها بازمیگردد) در بخش پایینی آن نصب میشوند.

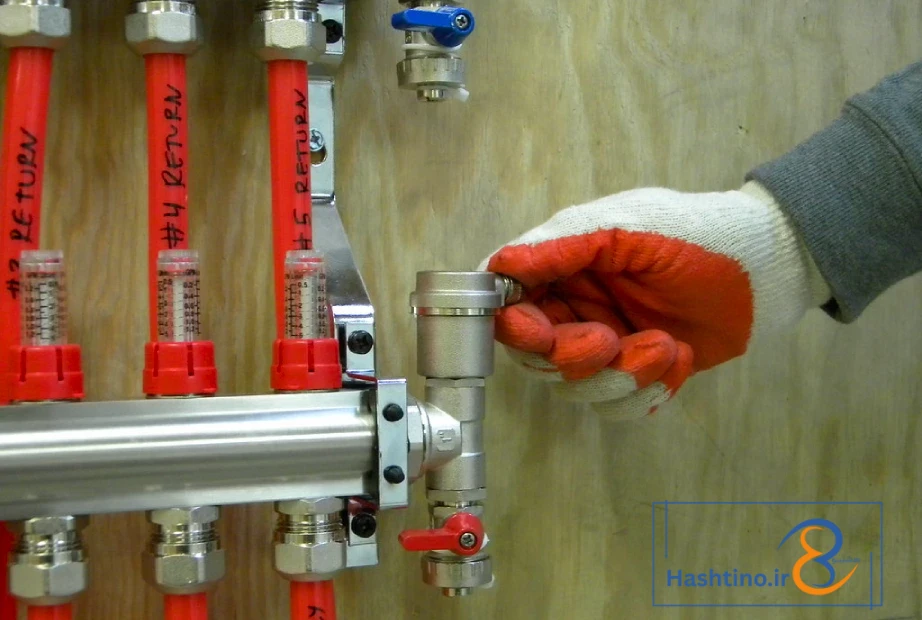

نحوه نصب کلکتور در سیستم لولهکشی
جعبه کلکتور در قسمت بالا و پایین خود، دو پایه دارد. کلکتور درون این جعبه گذاشته میشود و توسط همین پایهها ثابت نگه داشته میگردد.
برای شروع نصب، اول باید جای مناسبی روی دیوار برای جعبه کلکتور انتخاب کنید. توجه کنید که کلکتور نباید مستقیماً روی زمین باشد و لازم است حدود ۱۵ تا ۲۰ سانتیمتر از کف فاصله داشته باشد. پس از محکم کردن جعبه روی دیوار، نوبت به قرار دادن کلکتور در داخل آن میرسد.
در هنگام نصب کلکتور، چند نکته کلیدی را به خاطر بسپارید:
* جعبه کلکتور را در نزدیکی لولهها یا اتصالات گاز و برق نصب نکنید.

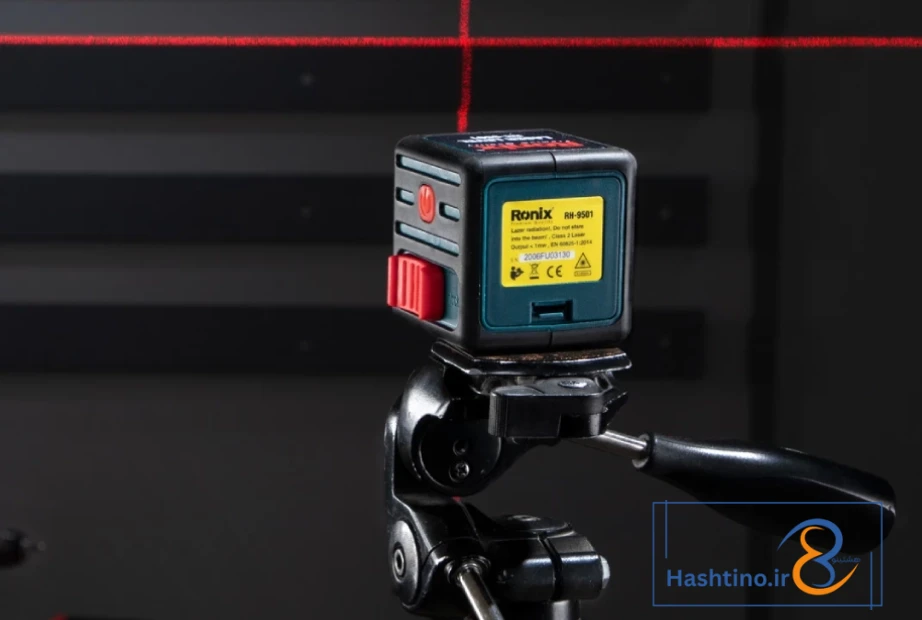

* هم جعبه و هم کلکتور داخل آن باید کاملاً تراز باشند. برای اطمینان از تراز بودن میتوانید از تراز بنایی معمولی یا تراز لیزری استفاده کنید.
* در کارهای لولهکشی، ابتدا جعبه باید با مصالح ساختمانی به طور دقیق و تراز در جای خود محکم شود. پس از خشک شدن مصالح، کلکتور درون جعبه قرار میگیرد.
سخن آخر
هدف اصلی از بهکارگیری کلکتور، انجام لولهکشی بیعیب و نقص با کمترین هزینه و بالاترین بازدهی است. در این نوشته کوشیدیم تا به پرسش «کلکتور چیست؟» پاسخ دهیم و فواید، کاستیها و موارد استفاده از این قطعه را به شما معرفی کنیم. کلکتور و جعبه کلکتور برای ایجاد انشعابهای آب در ساختمان به کار میروند و تا حد زیادی کنترل و مدیریت آب را — بهویژه هنگام نیاز به تعمیر بخشی از ساختمان — آسان میسازند.
بیشتر بخوانید:
«وال پست چیست و چگونه اجرا میشود؟»
«انکربولت چیست؟ معرفی کامل + شرح کاربرد در صنایع مختلف»
این موضوع را بهتر بشناسید با مطالعه علائم خرابی شمع موتور سیکلت و سیاه شدن + راهکار و پیشگیری.
.h_iframe-aparat_embed_frame{position:relative;}.h_iframe-aparat_embed_frame .ratio{display:block;width:100%;height:auto;}.h_iframe-aparat_embed_frame iframe{position:absolute;top:0;left:0;width:100%;height:100%;}
سوالات متداول
1- جعبه کلکتور چه کاربردی دارد؟
در سیستم لولهکشی کلکتور، جعبه کلکتور یک بخش مهم و ضروری است. این جعبه محل قرارگیری کلکتورهاست تا در جای مناسبی نصب شوند. با این کار، مدیریت لولهها سادهتر میشود و دسترسی به آنها نیز راحتتر خواهد بود.
2- سیستم لولهکشی کلکتور چه کمبودهایی دارد؟
این سیستم با وجود مزایای زیادی که دارد، بینقص نیست. یکی از نقاط ضعف آن، امکان جذب آلودگی از خاک است.
