کموتاتور چیست و چه کاری انجام میدهد؟ این پرسش ممکن است برای بسیاری از افرادی که قصد خرید ابزارهای صنعتی یا وسایل برقی را دارند، پیش بیاید. گاهی فروشنده هنگام معرفی محصولاتش از این نام استفاده میکند یا ممکن است در برگههای راهنمای یک وسیله برقی، نام این قطعه را ببینید. کموتاتور بخشی بسیار مهم در ساختمان موتورها و ژنراتورهای الکتریکی است که در ساخت انواع دستگاهها — از محصولات خانگی تا ماشینآلات صنعتی بزرگ و خودروها — به کار میرود. به همین دلیل، شناخت کموتاتور و آگاهی از عملکرد آن بسیار مفید است. در این نوشته میخواهیم شما را با این قطعه، کاربردهای آن و همچنین نقاط قوت و ضعفش آشنا کنیم.
رونکیس را بخوانید!

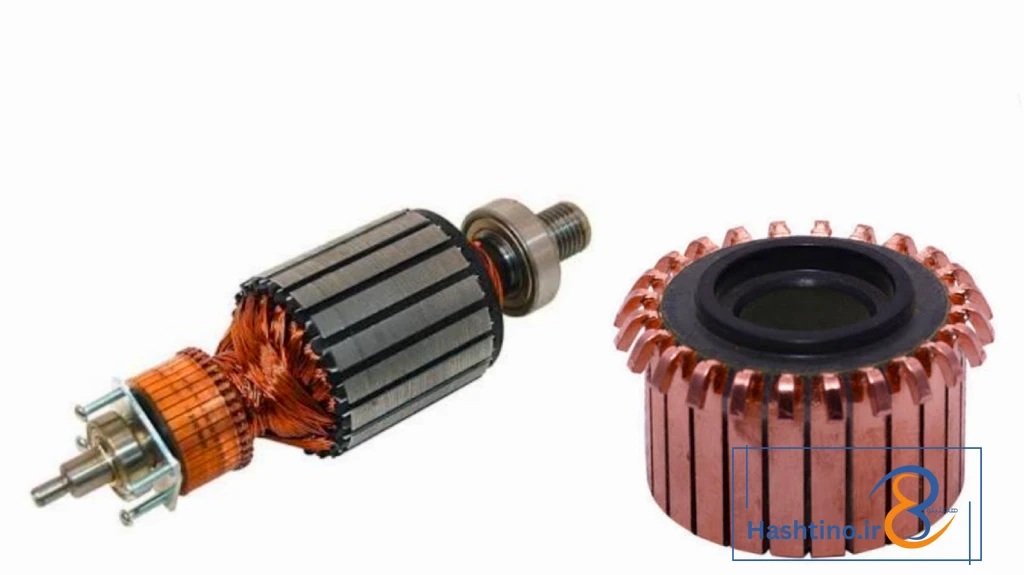

کموتاتور چیست؟
کموتاتور یک قطعه مهم در موتورها و ژنراتورهای برقی است. وظیفه آن انتقال جریان الکتریکی بین بخش ثابت و بخش چرخنده موتور میباشد. اما کاربرد اصلی کموتاتور چیست؟ این قطعه عمدتاً در موتورهای جریان مستقیم (DC) به کار میرود و با تغییر جهت جریان در سیمپیچهای قسمت دوار، باعث میشود موتور همواره در یک جهت بچرخد. به بیان ساده، کموتاتور با این تغییر جهت، برق را در موتور یکسو و جمعآوری میکند.
برای توصیف کامل این قطعه میتوان گفت:
«کموتاتور به شکل استوانهای لغزان است و از دو نیمکره تشکیل شده است که در وسط آن یک شکاف قرار دارد. این قطعه بهصورت چرخشی عمل میکند و هر یک از این نیمکرهها از همدیگر جدا هستند. این قطعه برای اینکه بتواند تغییر جریان برق بین بخشهای مختلف موتور را انجام دهد، کاربرد دارد.»

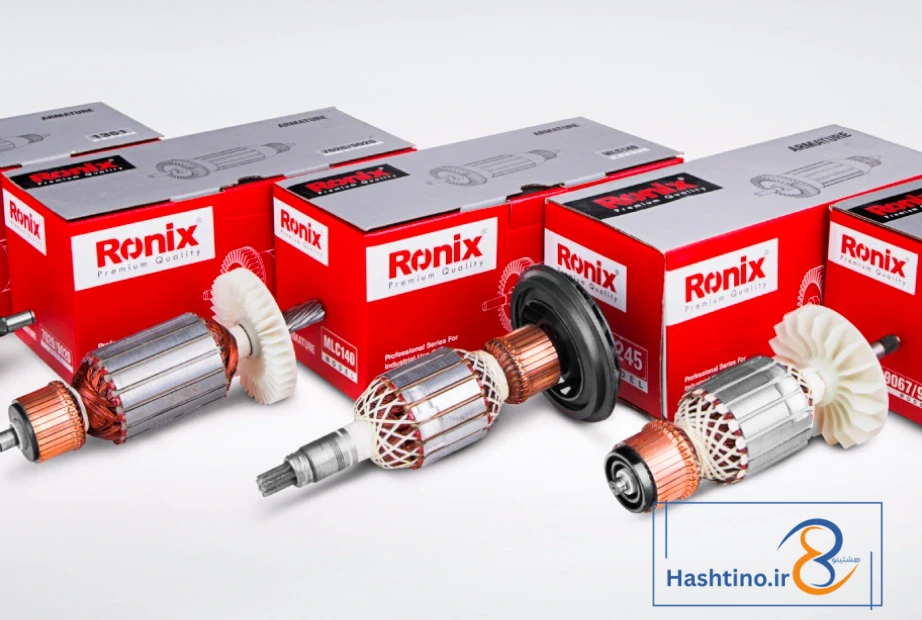

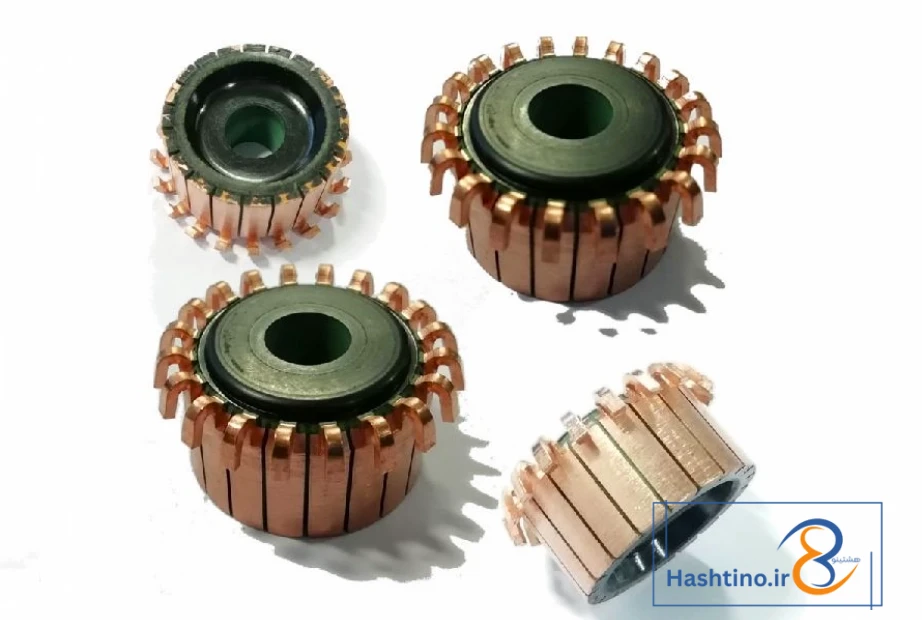

کموتاتور را از آلیاژهایی میسازند که رسانای خوبی برای الکتریسیته هستند. مس یکی از رایجترین مواد برای این کار است و گاهی هم از آلومینیوم استفاده میشود. این قطعه به شکل یک استوانه است که به بخشهای مجزا تقسیم شده و هر بخش به انتهای یکی از سیمپیچهای درون آرمیچر وصل میشود. بنابراین، اگر آرمیچر چندین سیمپیچ داشته باشد، کموتاتور هم از همان تعداد بخش تشکیل میشود تا هر بخش به یک سیمپیچ متصل باشد.

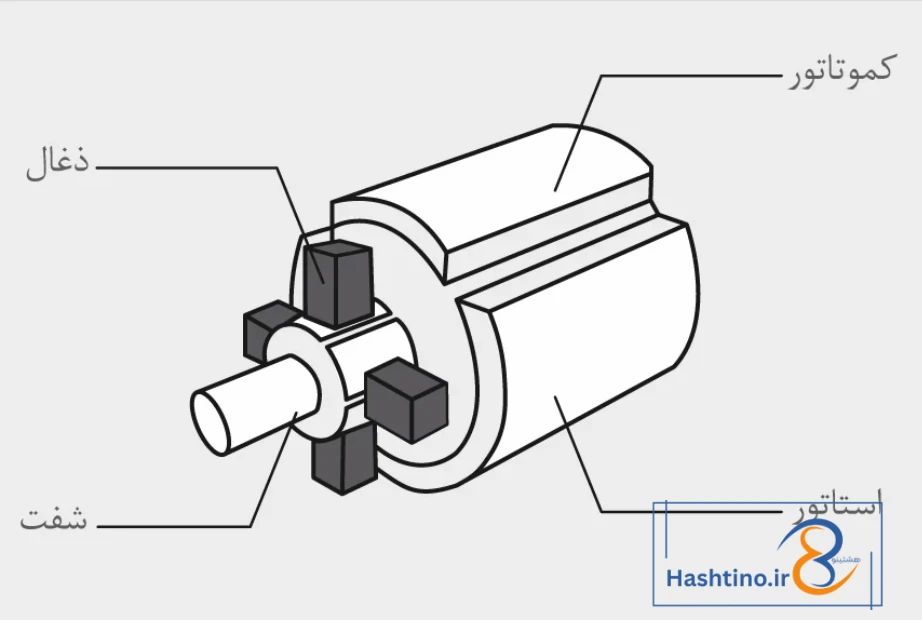

در دو طرف این قطعه، دو جاروبک (یا زغال) قرار میگیرند که روی پایههای فنری نصب شدهاند. وقتی کموتاتور میچرخد، با این جاروبکها در تماس است. این تماس باعث میشود جریان الکتریسیته بین آنها بهطور متناوب تغییر جهت دهد.
نحوه عملکرد کموتاتور در موتور و ژنراتور
کموتاتور قطعهای است که جهت جریان برق در سیمپیچهای قسمت چرخنده موتور (آرمیچر) را تغییر میدهد. این کار باعث میشود تا یک نیروی چرخشی پایدار و همیشه در یک جهت ایجاد شود. در واقع کموتاتور در موتورهای الکتریکی، جریان برق را به قسمت چرخنده میرساند و در ژنراتورها، برق تولیدشده را از آن جمعآوری میکند.
توصیه میکنیم این مطلب جوشکاری سرد چیست؟ کاربردها، فلزات قابل اتصال و تفاوتها را حتماً بخوانید.
به همین خاطر، از این قطعه در ساخت بسیاری از ابزارها و ماشینهایی که نیاز به ایجاد نیروی چرخشی دارند استفاده میشود. با تغییر جهت جریان برق در سیمپیچهای آرمیچر، کموتاتور میتواند این نیروی چرخش مداوم و مفید را تولید کند.
نحوه عملکرد کموتاتور در موتور
در موتورهای قطبی، بخش متحرک (آرمیچر) به قطب ثابت (استاتور) در سمت جنوب متصل میشود. بدنه ثابت از فولاد ساخته شده و یک آهنربا روی آن قرار میگیرد. به محض رسیدن جریان الکتریکی، یک میدان مغناطیسی شکل میگیرد و این نیرو موجب چرخیدن بخش دوار موتور میشود.
با چرخش بخش دوار موتور، میدان مغناطیسی آن با میدان بخش ثابت همراستا میگردد. همزمان با این اتفاق، جهت جریان در کلکتور نیز تغییر میکند. در حقیقت، ولتاژ در سیمپیچهای موتور به خودی خود متناوب است، اما با نصب کلکتور بر روی موتور، این جریان متناوب به جریان مستقیم تبدیل میشود.
مقاله “الکترو موتور ضدآب چیست؟” از مجله رونیکس را مطالعه کنید.
نحوه عملکرد کموتاتور در ژنراتور
در ژنراتورها، جریانی که در سیمپیچها به وجود میآید، توسط یک قطعه به نام کموتاتور هدایت میشود. کار کموتاتور این است که پس از هر نیم دور چرخش، جهت جریان برق را تغییر دهد. در این دستگاهها، نیروی مکانیکی به محور ژنراتور وارد میشود و باعث چرخش سیمپیچ درون یک میدان مغناطیسی ثابت میگردد. این چرخش، جریان الکتریکی در سیمپیچ تولید میکند. این فرآیند به طور خودکار هماهنگ میشود و در نتیجه، جریان متغیر ایجادشده در سیمپیچها، به جریان مستقیم برای مصرف در مدار خارجی تبدیل میشود.
دلیل استفاده از کموتاتور چیست؟
در ژنراتورها و موتورهای برقی، یک قطعه میلهای شکل وجود دارد که بر اثر نیروی چرخشی تولیدشده از سیمپیچ، میچرخد و زاویه آن تغییر میکند. در نتیجه، قسمت دوار موتور نسبت به میدان مغناطیسی ثابت، به حالت عمودی درمیآید و در آن حالت، دیگر نیروی چرخشی ایجاد نمیشود. اما با نصب یک قطعه به نام کموتاتور روی ژنراتور یا موتور، میتوان جهت قسمت دوار را به موقعیت مناسب بازگرداند تا نیروی چرخشی لازم دوباره تولید شود.
کموتاتور جریان برق را به شکلی ایمن و بدون وقفه به بخش چرخنده موتور منتقل میکند. به همین علت است که در نیروگاههای گرمایی، هستهای و تولید برق از آن استفاده میشود. در حقیقت، مهمترین دلیل ضرورت استفاده از کموتاتور در این مراکز، انتقال پیوسته و بدون قطعی برق است. این وسیله همچنین هزینههای مربوط به نگهداری و تعمیرات را کم میکند و از طرفی دیگر، باعث بهبود بازدهی و کارایی در تولید انرژی الکتریکی میشود.
این قطعه معمولاً در موتورها و ژنراتورهای جریان مستقیم (DC) به کار میرود.
**موتورهای DC:**

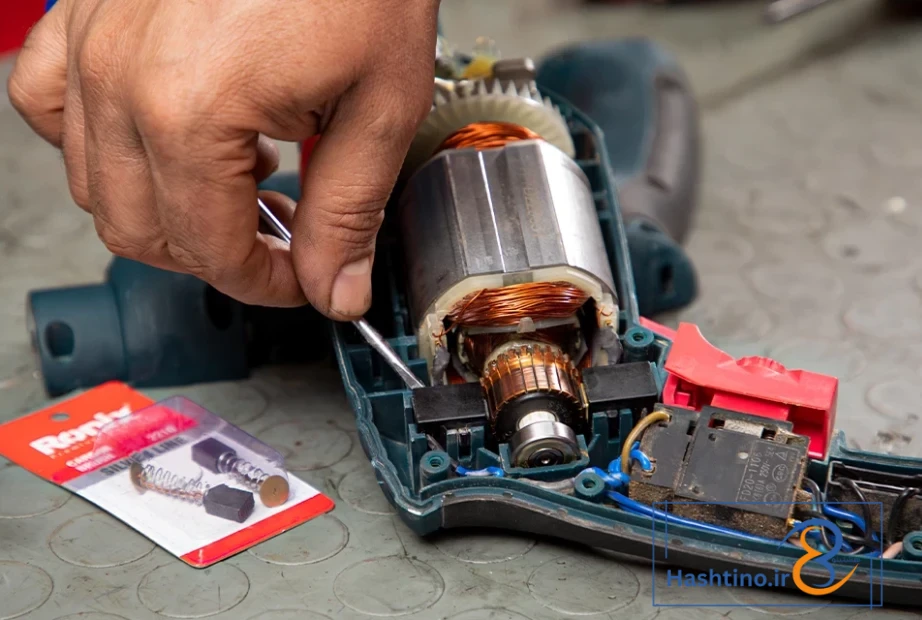

از این قطعه در موتورهای DC دارای کموتاتور استفاده میشود. این نوع موتورها در وسایلی مانند پنکه، جاروبرقی، ماشین لباسشویی، پمپ، دریل برقی، اره برقی، فرز برقی، جرثقیل، سیستم استارت خودرو و بالابر به کار میروند.
**ژنراتورهای DC:**
این قطعه همچنین در ژنراتورهای DC مورد استفاده قرار میگیرد. از این ژنراتورها در خودروها، ژنراتورهای بادی، ژنراتورهای خورشیدی و ژنراتورهای دیزلی استفاده میشود.
مزیتهای کموتاتور چیست؟
همانطور که پیشتر درباره دلایل بهکارگیری این قطعه صحبت کردیم، خوب است به مزایای آن نیز بپردازیم. این مزایا عبارتند از:
**کنترل راحت سرعت موتور:** با تغییر ولتاژ ورودی موتور، جهت جریان در سیمپیچها عوض میشود و به این ترتیب میتوان سرعت چرخش موتور را به آسانی تنظیم کرد.
**گشتاور زیاد:** کموتاتور در موتورها و ژنراتورهای جریان مستقیم میتواند حتی در سرعتهای کم، گشتاور بالایی تولید کند. به همین دلیل این قطعه برای استفاده در ابزارهایی مانند جرثقیل و بالابر مناسب است.
**امکان ترمزگیری:** چون کموتاتور با تغییر جهت جریان در سیمپیچها کار میکند، با معکوس کردن جریان میتوان به سادگی عملیات ترمز را انجام داد.
**تعمیر آسان:** ساختار کموتاتور بسیار ساده است و همین موضوع تعمیر آن را آسان میکند.
**هزینه نگهداری پایین:** این قطعه در مقایسه با کلکتور، هزینه کمتری برای نگهداری دارد.
**بازدهی بالا:** با وجود اصطکاک بین کموتاتور و جاروبکها، باز هم موتورها و ژنراتورهای جریان مستقیم که از این قطعه استفاده میکنند، بازدهی بالایی دارند.
**طول عمر زیاد:** اگر از کموتاتور بهدرستی مراقبت شود، عمر طولانی خواهد داشت و میتوان آن را روی انواع مختلف موتور و ژنراتور نصب کرد.
مقاله **”موتور الکتریکی یا الکتروموتور چیست؟”** از مجله رونیکس را مطالعه کنید.
اگر به این موضوع علاقه دارید، نقش اینورتر جوشکاری و جوش پرتابل در تحول صنعتی جهان را از دست ندهید.
معایب کموتاتور
برخی از متخصصان و کاربران ماشینآلات صنعتی معتقدند که کموتاتور به دلیل تماس دائمی با جاروبکها دچار اصطکاک میشود. این اصطکاک موجب ایجاد سر و صدا و جرقه میگردد. به مرور زمان، همین اصطکاک به هر دو قسمت کموتاتور و جاروبکها آسیب میزند. علاوه بر این، بخشی از انرژی موتور صرف غلبه بر این اصطکاک میشود و در نتیجه سرعت و قدرت موتور کاهش پیدا میکند. ایجاد سر و صدا و جرقه در هنگام راهاندازی و کار دستگاه نیز از دیگر مشکلات رایج است.
از طرفی، کموتاتور به نگهداری و تعمیر منظم نیاز دارد. به دلیل تماس پیوسته با جاروبکها، سطح آن ساییده میشود و پس از مدتی لازم است تعویض گردد.
سخن آخر
کموتاتور یکی از قطعات کلیدی در موتورها و ژنراتورهای برقی است. کار اصلی آن تغییر جهت جریان الکتریکی در سیمپیچهای قسمت چرخنده موتور است. این تغییر جهت کمک میکند تا حرکت چرخشی موتور همیشه در یک سمت خاص ادامه پیدا کند.
به کار بردن کموتاتور فواید زیادی دارد؛ مثلاً کنترل موتور را سادهتر میکند و باعث میشود موتور با بازدهی بیشتری کار کند. البته این قطعه معایبی هم دارد که در پایان این نوشته به آنها پرداخته شده است. امیدواریم مطالبی که ارائه شد برای شما سودمند بوده باشد.
این موضوع را بهتر بشناسید با مطالعه آموزش ساخت کاردستیهای ساده باچوب بستنی در منزل.
اطلاعات جامعتری در مورد این موضوع را در چراغ شارژی چیست؟ انواع و بررسی ویژگیهای آن پیدا کنید.
برای یادگیری پیشرفته، به بهترین دریلهای گیربکسی؛ انتخاب قویترینها از برترین برندها! مراجعه کنید.
سوالات متداول
۱- کموتاتور در موتورهای الکتریکی چه کاری انجام میدهد؟
کموتاتور وسیلهای است که جریان برق را منتقل کرده و جهت آن را تغییر میدهد. این تغییر جهت جریان، باعث ایجاد نیروی چرخش لازم برای قسمت دوار موتور (آرمیچر) میشود. موتورهای بسیاری از وسایل برقی مانند همزن، لباسشویی، پنکه و دیگر دستگاههایی که با موتور DC کار میکنند و به نیروی چرخش نیاز دارند، از این قطعه استفاده میکنند.
۲- کار کموتاتور در موتورها با ژنراتورها چه فرقی دارد؟
در موتورهای الکتریکی، کموتاتور جهت جریان بین قسمت دوار موتور (روتور) و مدار بیرونی را عوض میکند. اما در ژنراتورها، این قطعه نقش جمعآوری توان تولیدشده را به روشی مشابه بر عهده دارد.
