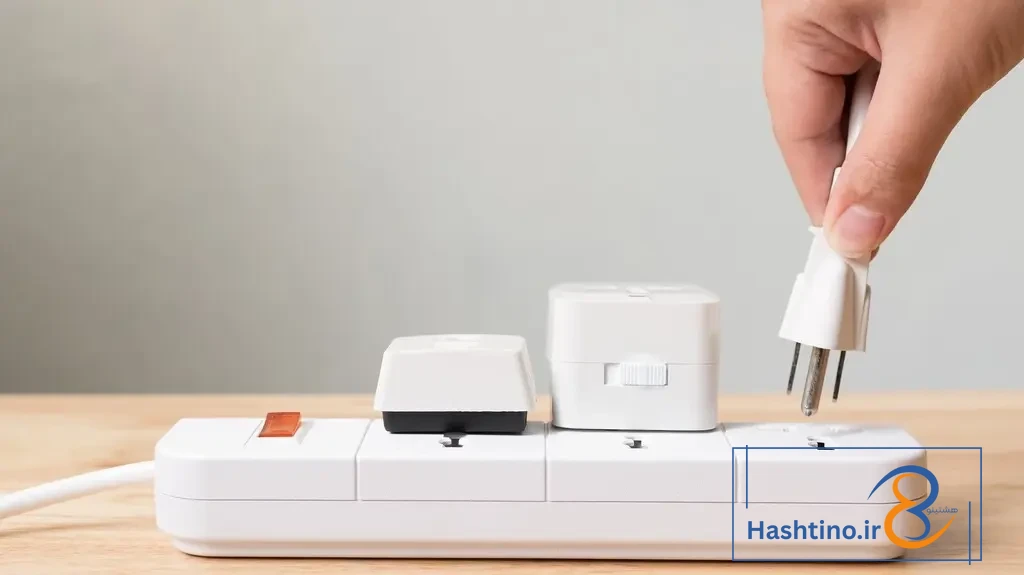

محافظ برق وسیلهای مهم و ضروری است که در خانه، محل کار، کارگاه و بسیاری مکانهای دیگر استفاده میشود. کار آن محافظت از دستگاههای برقی در برابر نوسانات ولتاژ است. مطمئناً برای شما هم پیش آمده که برق محل زندگیتان دچار مشکل شود. این مشکل ممکن است به دلیل اختلال در شبکه برق منطقه یا خرابی کنتور برق باشد. در چنین شرایطی، داشتن یک محافظ برق سالم بسیار مهم است. اما اگر خود محافظ برق خراب شود چه باید کرد؟ در این مطلب، روش تعمیر محافظ برق و ابزارهای لازم برای انجام این کار را مرور خواهیم کرد.
رونیکس را بخوانید.
اهمیت استفاده از محافظ برق
تغییرات ناگهانی و قطعی طولانیمدت برق میتواند به دستگاههای الکترونیکی شما آسیب جدی و دائمی بزند. اگر وسایل مهم خانه مانند یخچال یا تلویزیون آسیب ببینند، مجبور خواهید شد هزینه زیادی برای تعمیر یا جایگزینی آنها پرداخت کنید. با استفاده از محافظ برق، این نوسانات مهار شده و آسیب به وسایل کاهش مییابد. همچنین این وسیله خطر آتشسوزی ناشی از نوسانات برق را نیز از بین میبرد.
به طور خلاصه، مهمترین فواید استفاده از محافظ برق اینها هستند:
– محافظت از وسایل برقی در برابر تغییرات ناگهانی ولتاژ
– افزایش طول عمر دستگاههای برقی
– پیشگیری از آتشسوزی در نتیجه اتصالی یا نوسان برق
دلایل خرابشدن محافظ برق
قبل از اینکه نشانههای خرابی و روشهای عیبیابی محافظ برق را بشناسید، بهتر است دلایل خراب شدن آن را بدانید. این کار به شما کمک میکند با رفع عوامل خطر، احتمال آسیب دیدن محافظ برق را کم کنید و در نتیجه از دستگاههای مهم و ضروری خانه در برابر مشکلات برقی محافظت نمایید.
دلایل اصلی خرابی محافظ برق عبارتند از:
– ضربه خوردن یا فشار زیاد به محافظ
– نوسانات پی در پی ولتاژ برق
– نفوذ رطوبت یا آب به داخل محافظ
– گرمای زیاد و بیش از حد
– مصرف برق بالا و اضافهبار
– استفاده از قطعات با کیفیت پایین
علائم خرابی محافظ برق
بروز برخی علائم قابل مشاهده نشان میدهد که محافظ برق شما ممکن است نیاز به تعمیر داشته باشد. تعمیر به موقع این دستگاه به شما کمک میکند تا از گسترش آسیب جلوگیری کرده و در هزینههای خود صرفهجویی کنید. برخی از مهمترین نشانههای خرابی محافظ برق عبارتند از:
محافظ بلافاصله پس از وصل شدن به پریز برق روشن میشود.
چراغهای نشانگر روی محافظ روشن نمیشوند یا خاموش هستند.
چراغ قرمز روی دستگاه به صورت چشمکزن روشن میماند.
محافظ به صورت خودکار و بدون دلیل خاموش و روشن میشود.
تمام چراغهای سبز، زرد و قرمز محافظ به طور همزمان روشن هستند.
صدای وزوز یا خشخش از داخل محافظ به گوش میرسد.
بوی سوختگی یا بویی شبیه دود از محافظ برق استشمام میشود.
عیب یابی محافظ برق، اولین گام در آموزش تعمیر محافظ برق
برای تعمیر یک محافظ ولتاژ، ابتدا باید بفهمیم مشکل از کجاست. این وسیله معمولاً با یکی از مشکلات زیر روبرو میشود:
**قطع نشدن برق هنگام نوسان:**
این مشکل ممکن است به خاطر خرابی قطعات داخل محافظ، مثل فیوز، رله یا مدارهای الکترونیکی آن باشد.
**بالا رفتن ولتاژ خروجی محافظ:**
این مشکل اغلب به دلیل خرابی قطعاتی مانند ترانسفورماتور یا مدارهای الکترونیکی داخل دستگاه پیش میآید.
**بالا رفتن جریان خروجی محافظ:**
این عیب هم معمولاً از خرابی قطعاتی مانند فیوز یا مدارهای الکترونیکی داخل محافظ ناشی میشود.
**سوختن فیوز محافظ:**
فیوز محافظ یک قطعه ایمنی است که در صورت نوسان شدید برق، از دستگاه محافظت میکند. سوختن فیوز میتواند به دلیل یک نوسان برق قوی یا خرابی دیگر قطعات داخلی محافظ اتفاق بیفتد.
راهنمای گام به گام برای تعمیر محافظ برق (رعد و برق گیر)
این راهنما به شما کمک میکند تا مشکلات رایج محافظ برق خود را شناسایی کرده و آن را تعمیر کنید. نگران نباشید؛ این کار با رعایت نکات ایمنی و داشتن کمی دقت، ساده است.
**قبل از شروع، ایمنی را رعایت کنید:**
* محافظ برق را از پریز جدا کنید.
* از یک محیط خشک و بدون رطوبت برای کار استفاده کنید.
* اگر احساس میکنید دانش یا ابزار لازم را ندارید، تعمیر را به یک فرد متخصص بسپارید.
**مراحل کلی تعمیر:**
۱. **بررسی اولیه و تشخیص مشکل:**
* محافظ را به دقت نگاه کنید. آیا آثار سوختگی، بوی نامطبوع یا تغییر شکل در آن مشاهده میشود؟
* دکمه ریست (Reset) و تست (Test) را بررسی کنید. گاهی اوقات با فشار دادن دکمه ریست، مشکل برطرف میشود.
* آیا چراغ نشانگر (اگر وجود دارد) روشن میشود؟
۲. **باز کردن محافظ:**
* با استفاده از پیچ گوشتی مناسب، پیچهای روی بدنه را باز کنید.
* پوشش محافظ را با احتیاط بردارید تا مدارهای داخلی آشکار شوند.
۳. **بررسی اجزای داخلی:**
* **فیوز:** فیوز را از نظر سوختگی بررسی کنید. اگر فیوز سوخته است، آن را با یک فیوز مشابه و با آمپر یکسان تعویض کنید.
* **وارستر (MOV):** این قطعه کلیدی، برق اضافه را جذب میکند. اگر آثار ترک خوردگی، سوختگی یا سیاه شدن روی آن دیدید، احتمالاً خراب شده و باید تعویض شود.
* **اتصالات و سیمها:** همه سیمها و اتصالات را بررسی کنید. اطمینان حاصل کنید که هیچ سیمی شل، قطع شده یا سوخته نیست.
* **کلید قطع و وصل:** عملکرد کلید را چک کنید. ممکن است نیاز به تعویض داشته باشد.
۴. **تعویض قطعه معیوب:**
* قطعه خراب را با دقت از مدار جدا کنید.
* یک قطعه کاملاً مشابه (از نظر مشخصات فنی) را جایگزین آن کنید. میتوانید قطعه یدکی را از فروشگاههای لوازم الکتریکی تهیه کنید.
* اتصالات را به خوبی و با دقت برقرار کنید.
۵. **بستن و آزمایش نهایی:**
* پس از اطمینان از تعمیر، پوشش محافظ را سر جای خود قرار داده و پیچها را ببندید.
* ابتدا محافظ را به یک پریز متصل کنید. چراغ نشانگر باید روشن شود.
* سپس، یک وسیله برقی ساده (مثل چراغ مطالعه) را به آن وصل کنید تا از عملکرد درست محافظ مطمئن شوید.
* در نهایت، دکمه تست را فشار دهید. در این حالت چراغ نشانگر باید خاموش شده و برق قطع شود. با فشار دادن دکمه ریست، چراغ باید دوباره روشن و برق وصل گردد.
با دنبال کردن این مراحل ساده، میتوانید عمر مفید محافظ برق خود را افزایش داده و از وسایل الکترونیکی خود در برابر نوسانات برق محافظت کنید.
مراحل تعمیر محافظ ولتاژ برق
برای تعمیر یک محافظ برق، مانند هر وسیله برقی دیگر، به ابزارهای مناسب نیاز دارید. این ابزارها به شما کمک میکنند تا مشکل دستگاه را پیدا کرده و آن را به درستی تعمیر کنید.
ابزارهای اصلی که برای یادگیری عیبیابی و تعمیر محافظ برق استفاده میشوند، عبارتند از:
* مولتیمتر
* پیچگوشتی
* هویه و وسایل لحیمکاری
* سیم لحیم
* سیمچین
پس از اینکه وسایل لازم را فراهم کردید، مراحل درست کردن محافظ برق را با هم بررسی میکنیم.

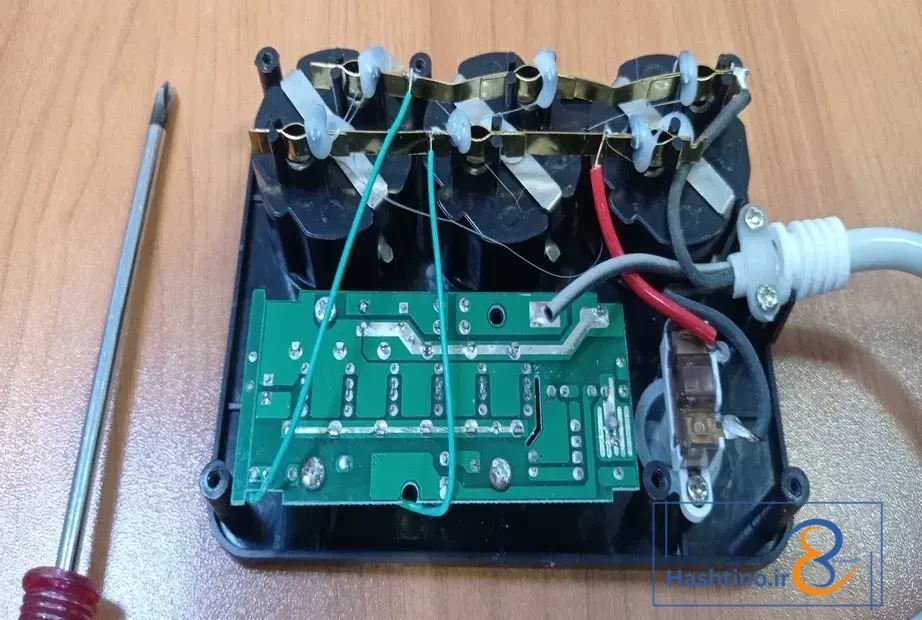

مرحله اول، محافظ برق را باز کنید
معمولاً محافظ برق با چند پیچ در پشت آن بسته شده است. میتوانید با یک پیچگوشتی، این پیچها را باز کرده و دو قسمت محافظ را از هم جدا کنید.

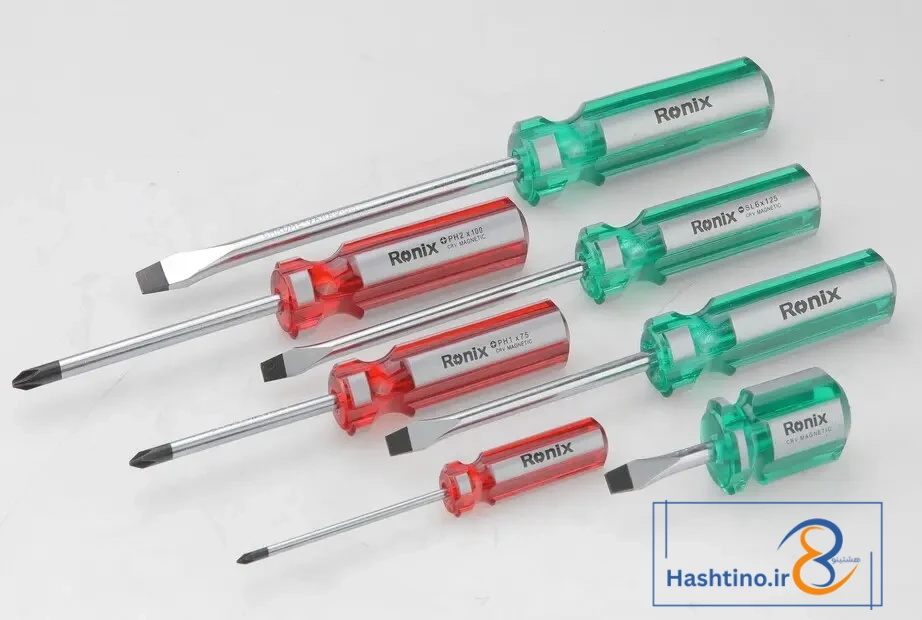

برای این کار میتوانید از پیچگوشتی رونیکس کمک بگیرید. سری پیچگوشتی این برند با کد آیتم RH-2701 انتخاب خوبی برای این کار است.
این مجموعه ۷ عددی رونیکس مدل RH-2701 شامل ۴ عدد پیچگوشتی دوسو و ۳ عدد پیچگوشتی چهارسو است. همه آنها سری آهنربایی دارند و بدنهشان از آلیاژ کروم-وانادیوم ساخته شده است.
پیچگوشتیهای دوسو این مجموعه در اندازههای ۶×۱۲۵، ۳۸×۶، ۱۰۰×۶ و ۱۵۰×۸ میلیمتر موجودند. اندازههای پیچگوشتیهای چهارسو نیز عبارتند از: ۷۵×۰، ۷۵×۱ و ۱۰۰×۲ میلیمتر.
این مجموعه ۷ عددی دارای دستههای کریستالی است. طراحی حرفهای دستهها توسط رونیکس، تعادل مناسبی بین سرعت و قدرت چرخش در اتصالات مختلف ایجاد میکند.
مجموعهای از هفت عدد پیچگوشتی از برند رونیکس با شناسه مدل RH-2701
مرحله دوم، سیمها را بررسی کنید
در بخش دوم از آموزش تعمیر محافظ برق، به بررسی و آزمایش سیمها میپردازیم. ابتدا باید سیمهای ورودی و خروجی محافظ را چک کنید تا از سالم بودن آنها مطمئن شوید. اگر روی سیمها پارگی، سوختگی یا هر آسیب دیگری دیدید، لازم است آنها را تعویض کنید.
پس از بررسی ظاهری، اگر سیمها سالم به نظر رسیدند، باید با کمک یک مولتیمتر آنها را آزمایش کنید.
برای تست سیم با مولتیمتر، ابتدا دستگاه را روی حالت اندازهگیری مقاومت (اهم) تنظیم کنید. سپس یک پراب مولتیمتر را به یک سر سیم و پراب دیگر را به سر مقابل آن وصل کنید. اگر عدد نمایش داده شده روی مولتیمتر بین ۰.۱ تا ۰.۲ بود، سیم سالم است. در غیر این صورت، سیم خراب است و باید تعویض شود.

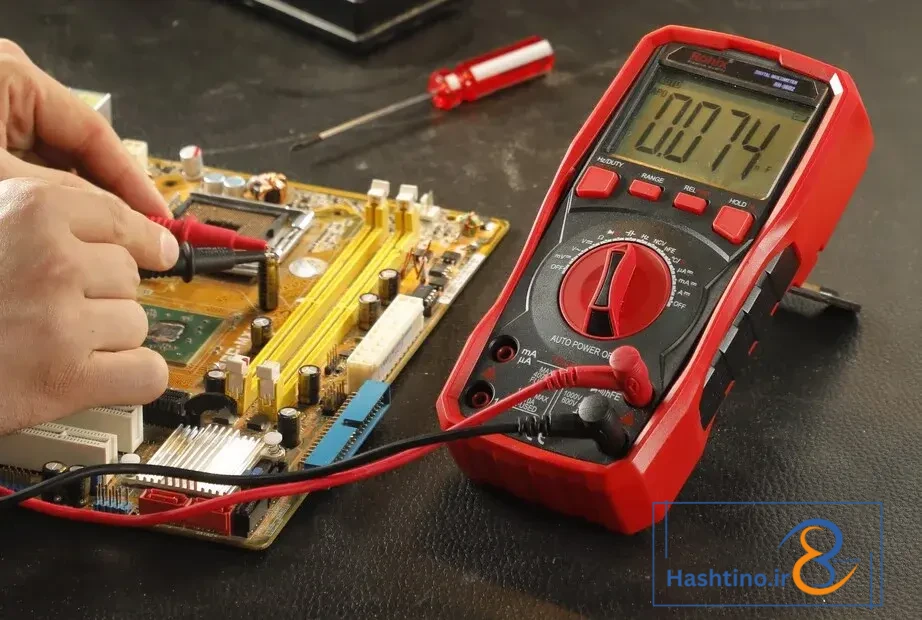

برای این آزمایش میتوانید از مولتیمتر دیجیتال رونیکس مدل RH-9602 استفاده کنید. این مولتیمتر دارای صفحه نمایش LCD با کیفیت به ابعاد ۷۰ در ۵۰ میلیمتر است و به دلیل وجود فیلتر پایینگذر (LPF)، میتواند سیگنالهای درایو موتور و ترانسفورماتور را با دقت خوبی اندازهگیری کند.
این محصول چراغ پسزمینه برای کار در محیطهای کمنور دارد و میتواند جریان متناوب (AC) را بدون تماس مستقیم با سیم تشخیص دهد. همچنین بدنهی مقاوم و ضدضربهی آن، دوام و اطمینان دستگاه را افزایش داده است.
مولتیمتر دیجیتال رونیکس مدل RH-9602 یک دستگاه اندازهگیری چندکاره است. این وسیله برای بررسی و سنجش مقادیر مختلف الکتریکی مانند ولتاژ، جریان و مقاومت به کار میرود. کار با آن ساده است و نتایج اندازهگیری را به صورت عددی روی صفحه نمایش دیجیتال نشان میدهد. این مدل برای استفاده در کارهای برقی روزمره، تعمیرات ساده و همچنین مصارف آموزشی مناسب میباشد.
مرحله سوم تعمیر محافظ ولتاژ برق، بررسی قطعات الکترونیکی
قطعات الکترونیکی محافظ برق را چک کنید. دقت کنید که آیا قطعهای سوخته، ترک برداشته یا شکسته است یا خیر. در صورت مشاهده چنین قطعاتی، لازم است آنها را جایگزین کنید.
· تست دیود
برای آزمایش دیود، ابتدا مولتیمتر را روی گزینه تست دیود تنظیم کنید. سپس، پراب قرمز را به سر آند دیود و پراب مشکی را به سر کاتد دیود متصل نمایید. اگر مولتیمتر عددی نزدیک به صفر را نمایش دهد، دیود در وضعیت سالم قرار دارد. در صورتی که عدد دیگری نشان داده شود، احتمالاً دیود خراب است.
· تست مقاومت
برای شروع، مولتیمتر را روی حالت اندازهگیری مقاومت تنظیم کنید. سپس، یکی از سیمهای مولتیمتر را به یک سر مقاومت و سیم دیگر را به سر دیگر آن وصل کنید.
اگر مقاومت سالم باشد، مولتیمتر عددی نزدیک به مقدار نوشتهشده روی مقاومت نشان میدهد. مثلاً اگر مقاومت ۱۰۰ اهم باشد، عدد نمایشدادهشده معمولاً بین ۹۵ تا ۱۰۵ اهم خواهد بود.
اگر مقاومت خراب باشد، ممکن است مولتیمتر عددی نشان ندهد یا عدد بسیار کمی را نمایش دهد. به عنوان نمونه، اگر مقاومت اتصال کوتاه کرده باشد، مولتیمتر عدد نزدیک به صفر را نشان میدهد.
· تست خازن
بررسی خازن با مولتیمتر یکی از آسانترین راههای آزمایش خازن است. ابتدا باید مولتیمتر را روی حالت اندازهگیری خازن تنظیم کنید. سپس یک پراب (سیم) مولتیمتر را به یک سر خازن و پراب دیگر را به سر مقابل آن وصل نمایید.
اگر خازن درست کار کند، مولتیمتر عددی نزدیک به ظرفیت نوشته شده روی خازن را نمایش میدهد. مثلاً اگر روی خازن عدد ۱۰۰ میکروفاراد نوشته شده باشد، مولتیمتر معمولاً عددی بین ۹۰ تا ۱۱۰ میکروفاراد را نشان خواهد داد.
مرحله چهارم آموزش تعمیر محافظ برق، تعمیر قطعات الکترونیکی
در مرحله چهارم و بعد از آزمایش قطعههای الکترونیکی، در صورت امکان آنها را تعمیر کنید و اگر قابل تعمیر نبودند، قطعههای جدید جایگزین نمایید. برای تعویض و وصل کردن دوباره قطعهها به برد دستگاه، باید از هویه کمک بگیرید.
هویه وسیلهای است که برای آب کردن مفتول لحیم و چسباندن قطعههای فلزی به هم به کار میرود. هویهها عموماً در دو نوع اصلی برقی و غیر برقی وجود دارند.
هویههای برقی با برق کار میکنند. این مدل از هویهها، پرکاربردترین نوع هستند و برای کارهایی مثل لحیمکاری قطعههای الکترونیکی، تعمیر وسایل خانه و ساختن ابزارهای مختلف استفاده میشوند. قبل از روشن کردن هویه، از محکم بودن پیچها و ایمنی دستگاه اطمینان حاصل کنید.
مرحله پنجم آموزش تعمیر محافظ برق، بستن محافظ برق
بعد از درست کردن یا عوض کردن قطعههای خراب، نوبت به بستن محافظ برق میرسد. برای این کار، همان مراحلی که برای باز کردن آن انجام دادید را برعکس و به ترتیب تکرار کنید.
سخن آخر
حالا که روش بررسی و رفع مشکلات محافظ برق را یاد گرفتهاید، حل کردن ایرادهای آن برایتان ساده میشود. تعمیر این وسیله مهم، با رعایت اصول ایمنی، میتواند به صرفهجویی در هزینههای شما کمک کند و یک مهارت عملی خوب برای شما ایجاد نماید.
تجربه شما در این زمینه چیست؟ وقتی محافظ برق مشکل پیدا میکند، آن را عوض میکنید یا با تعمیر کردنش در هزینهها صرفهجویی مینمایید؟
سوالات متداول
برای تعمیر یک محافظ ولتاژ به چه وسایلی نیاز است؟ وسایل مورد نیاز شامل پیچگوشتی، هویه، مولتیمتر، سیم لحیم، سیمچین و موارد مشابه میشود. رونیکس به عنوان برندی با گستردهترین مجموعه ابزار در بازار ایران، این محصولات را با بالاترین کیفیت در اختیار شما میگذارد.
چگونه میتوانیم از سالم بودن خازن داخل محافظ ولتاژ مطمئن شویم؟ برای این کار، ابتدا مولتیمتر را روی حالت اندازهگیری خازن تنظیم کنید. سپس یک پراب مولتیمتر را به یک پایه خازن و پراب دیگر را به پایه مقابل آن وصل کنید.
اگر خازن سالم باشد، مولتیمتر عددی نزدیک به مقدار اسمی خازن نشان میدهد. به عنوان نمونه، اگر خازن شما 100 میکروفاراد است، عدد نمایش داده شده روی مولتیمتر باید در محدوده 90 تا 110 میکروفاراد باشد.
